产品简介：

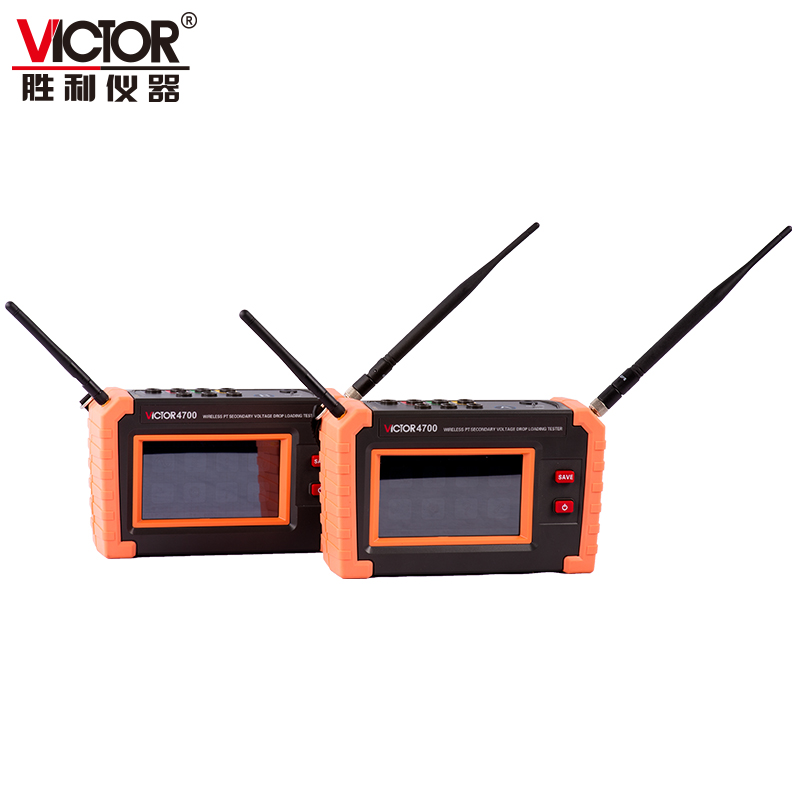

VICTOR 4700无线PT二次压降负荷测试仪用于无线同步测量电压互感器二次压降以及电压、相位等参数。仪表由两台手持测量终端组成，单机可作为三相相位伏安表和二次负荷测试仪使用。双机通过无线连接，可作为无线二次压降负荷测试仪使用，实现双机同步测量变电站内部不同位置之间电压、相位，测量二次PT侧的线路压降以及误差。仪器采用专用计量芯片，具备非常高精度的电参数测量，能够实时显示待测参数的变化，同时具备一键保存数据的功能。
应用领域：
是电力系统电能计量和继电保护专业进行二次回路现场检测的新一代仪表，也广泛适用于电气设备制造、石油化工、钢铁冶金、铁路电气化、科研教学等部门。
产品特点：
1.采用5寸触摸彩屏、中文界面、操作简易快捷、准确可靠；
2.采用大容量可充电锂电池、具有数据存储、数据查阅、自动关机、USB数据上传导出等功能；
3.测量人员只需进行接线操作，仪器便会自动测量，实时更新数据，便于现场分析；
4.采用完全隔离技术，避免安全事故的发生；
5.采用GPS同步技术，保证二次压降的同步测量的准确，无GPS的情况下，也能够测量压降值，但不会显示相位、比差和相位差。
量程与精度（工作环境：23℃±3℃，HR＜75%，被测导线处于钳口的中心位置）
测量类型 | 测量范围 | 精度 | 分辨率 |
电压 | 2V～700V | ±0.3%rdg | 0.0001 |
电流 | 0.001A-20A | ±0.3%rdg | 0.0001 |
相位 | 0°～360° | ±0.3° | 0.1 |
频率 | 45Hz～65Hz | ±0.03Hz | 0.0001 |
有功功率 | 0.002W～7000W | ±0.3%rdg | 0.0001 |
无功功率 | 0.002VAR～7000VAR | ±0.3%rdg | 0.0001 |
视在功率 | 0.002VA～7000VA | ±0.3%rdg | 0.0001 |
PT二次导纳 | 1.0mS～100mS | ±0.5%rdg | 0.0001 |
CT二次阻抗 | 0.1Ω～50Ω | ±0.5%rdg | 0.0001 |
其它技术规格
基本功能 | |
功能选项 | 触摸屏选择 |
通讯方式 | 无线LORA（230MHz） |
无线通讯距离 | 1000m（在空旷场所） |
测 试 线 | 黄、绿、红、黑色电压测试线各1根/主机 |
电 流 钳 | 钳口尺寸φ8mm，3个/主机 |
数据存储 | 压降测试400组、负荷测试400组、三相伏安测试400组。 |
数据查阅 | 有 |
数据上传 | USB接口，测试记录数据上传计算机，可导出为Excel格式。 |
电池电压 | 电池电量指示显示，电池电压低于10%时提醒及时充电 |
自动关机 | 开机后15分钟无操作自动关机，关机前提醒关机 |
工作时间 | 充满电时，持续工作时间12小时 |
功 耗 | 待机（背光为50）：320mA；工作（背光为50）：420mA |
工作条件 | 温度：-20 ～ 50℃，相对湿度：0 ～ 95%HR无冷凝 |
存储条件 | 温度：-30 ～ 60℃，相对湿度：0 ～ 75%HR |
基本参数 | |
电源 | DC 7.4V 5200mAH可充电锂电池 |
显示屏尺寸 | 108mm×65mm（5寸触摸彩屏） |
机身颜色 | 黑色+橘黄 |
机身重量 | 约870g |
机身尺寸 | 210mm×129mm×68mm |
标准配件 | 电流钳6件；测试线8条；充电器2个；USB通讯线2条；仪表箱；LORA胶棒天线2个；GPS胶棒天线2个；GPS平板天线2个；光盘；说明书 |
标准内包装 | 中性纸箱 |
外包装尺寸 | 49x36x18cm |
标准包装数量 | 1 |
标准包装箱毛重 | 约5.8KG |
