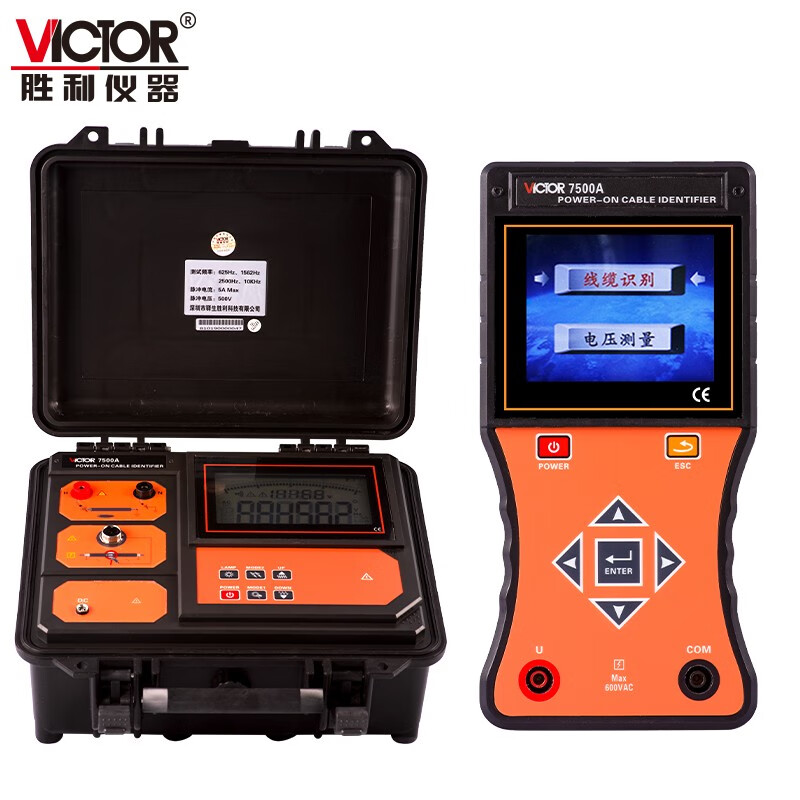

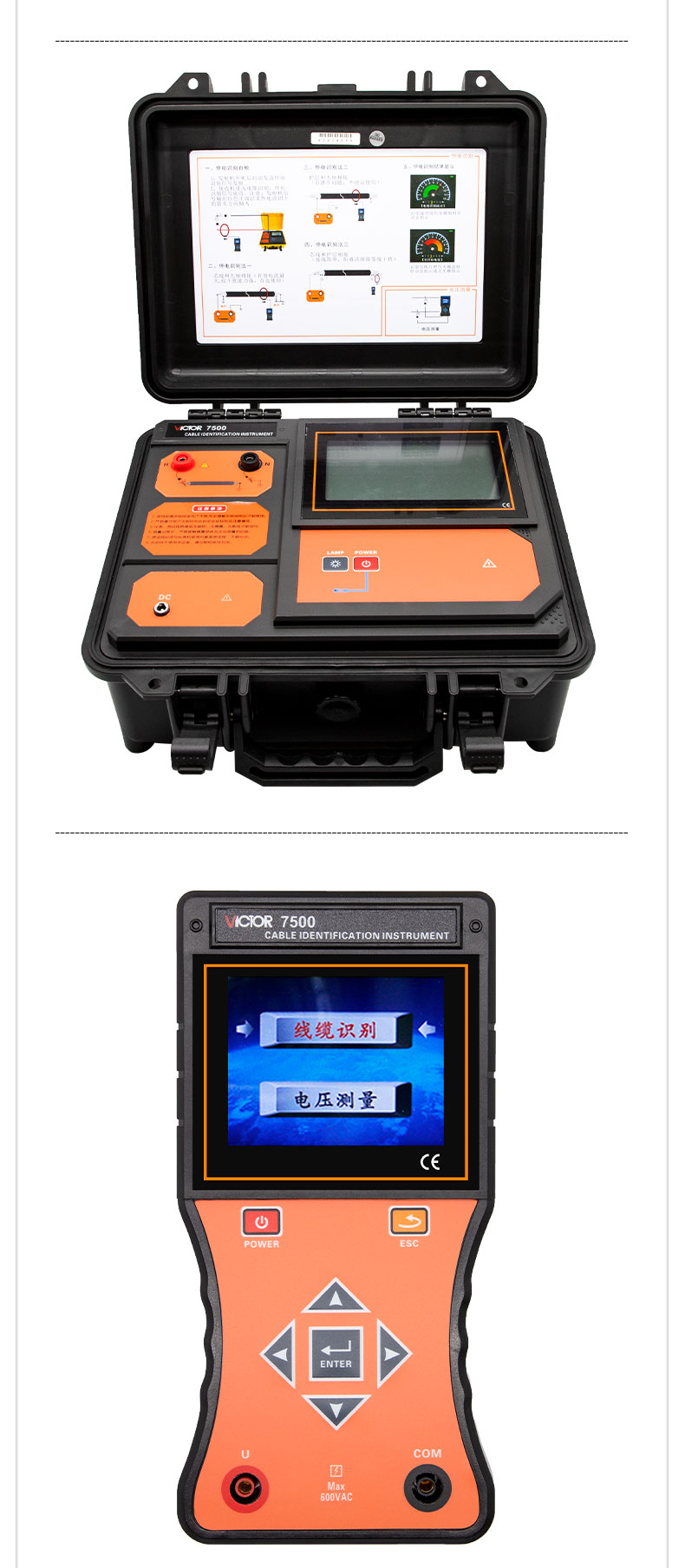

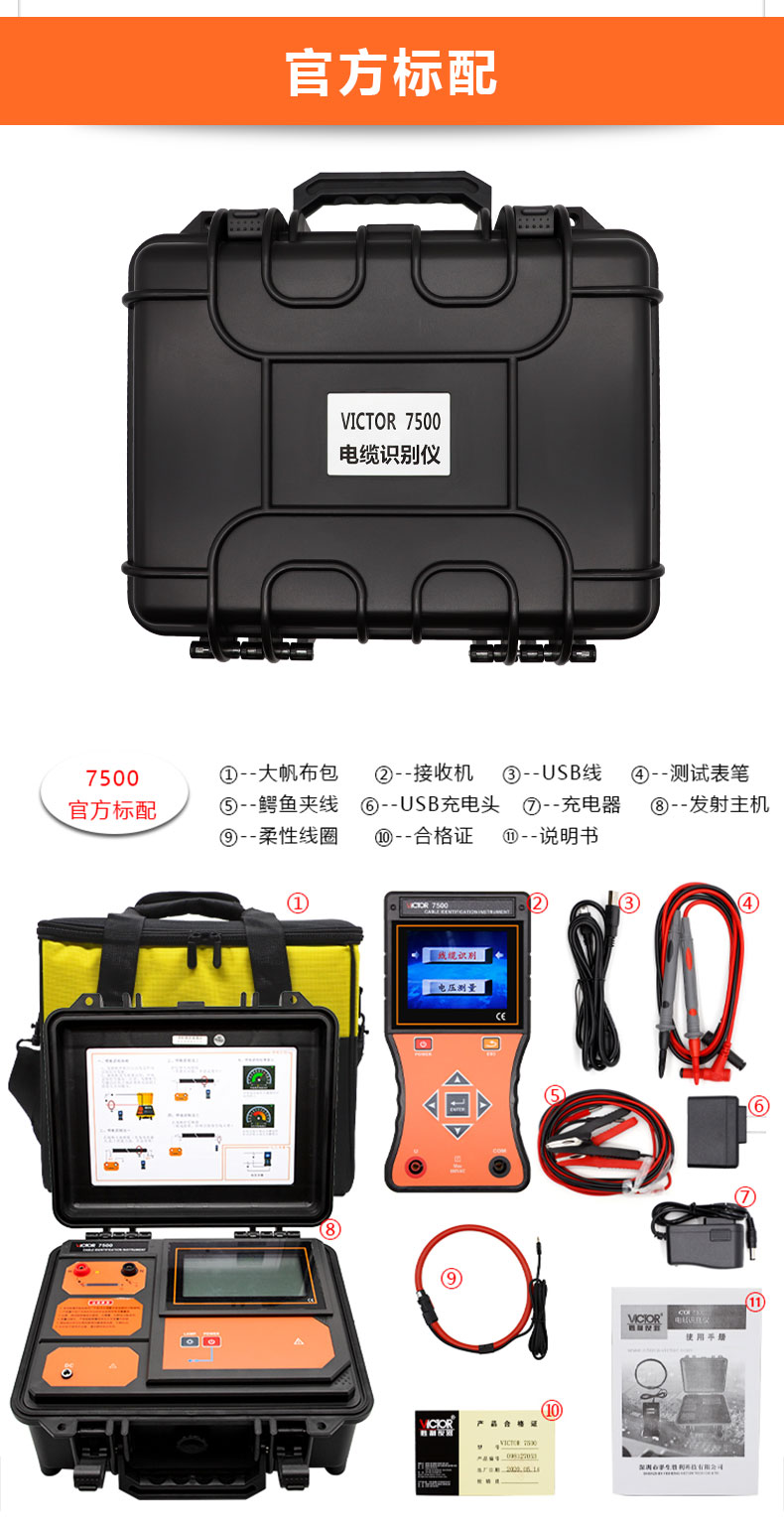

VICTOR 7500/7500A 电缆识别仪

立即咨询

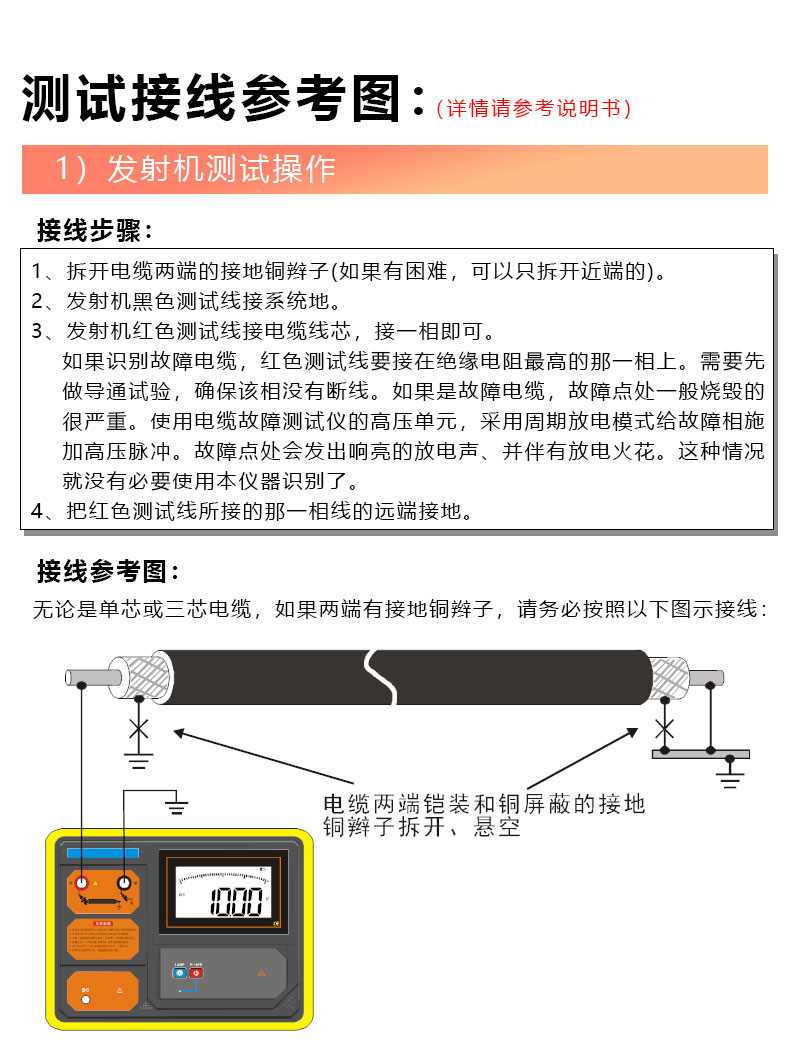

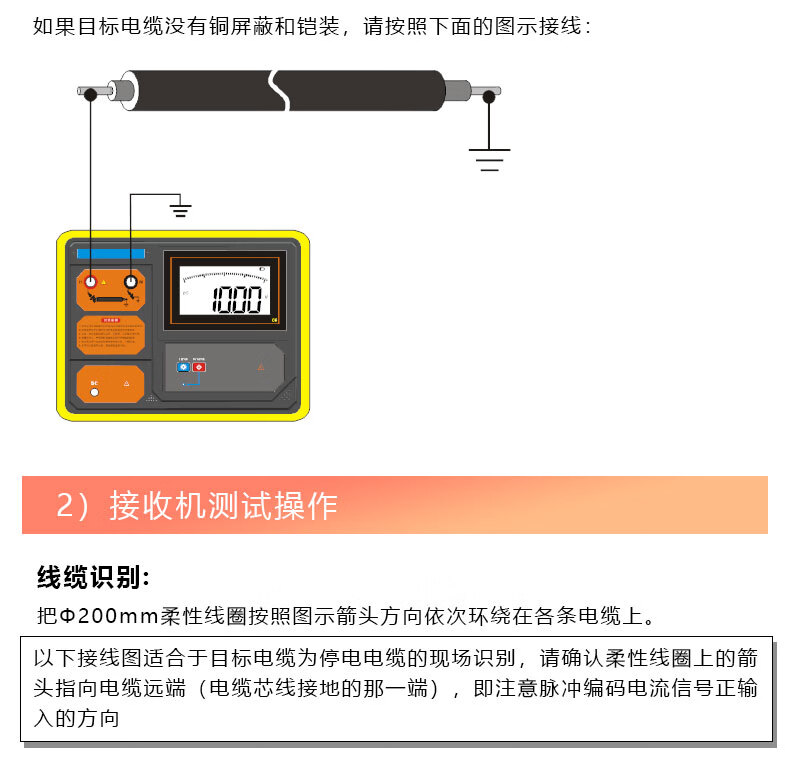

产品详情

VICTOR 7500_7500A说明书.docx

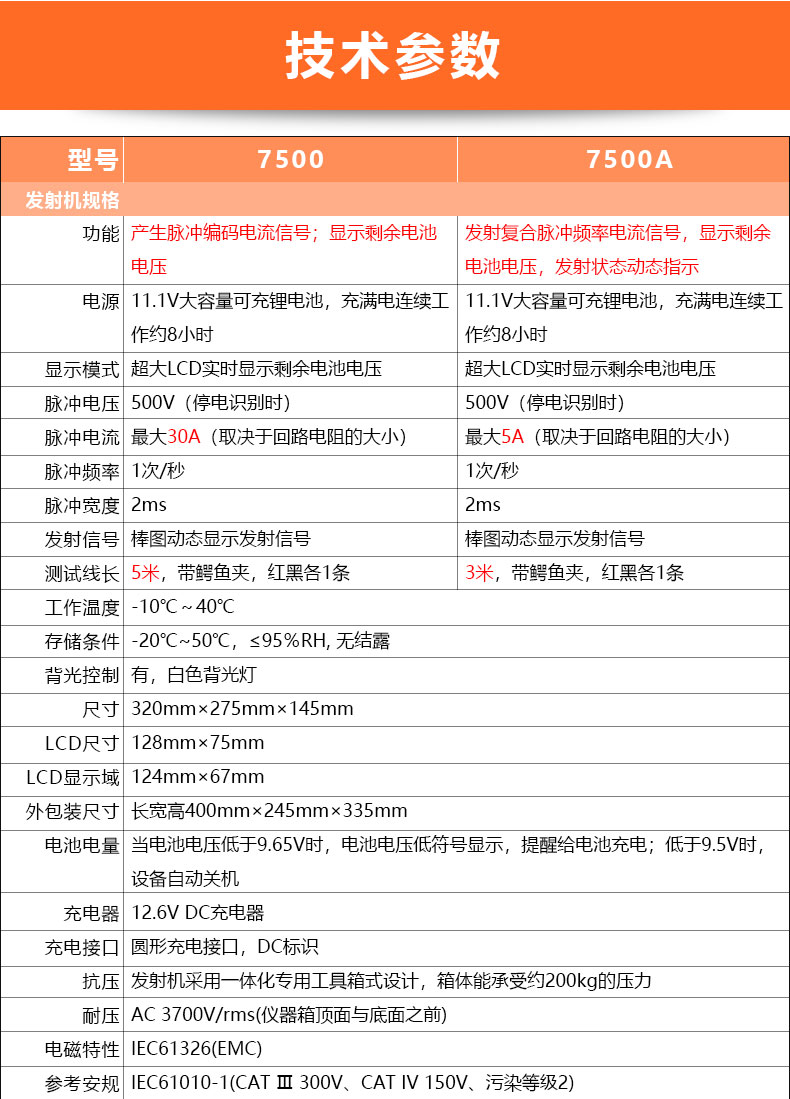

技术规格:

发射机规格



型号

VICTOR 7500

VICTOR 7500A

功    能

产生脉冲编码电流信号;显示剩余电池电压

发射复合脉冲频率电流信号,显示剩余电池电压,发射状态动态指示

电    源

11.1V大容量可充锂电池,充满电连续工作约8小时

显示模式

超大LCD实时显示剩余电池电压

脉冲电压

500V(停电识别时)

脉冲电流

大30A(取决于回路电阻的大小)

大5A(取决于回路电阻的大小)

脉冲频率

1次/秒

脉冲宽度

2ms

测试线长

5米,带鳄鱼夹,红黑各1条

3米,带鳄鱼夹,红黑各1条

背光控制

有,白色背光灯

抗    压

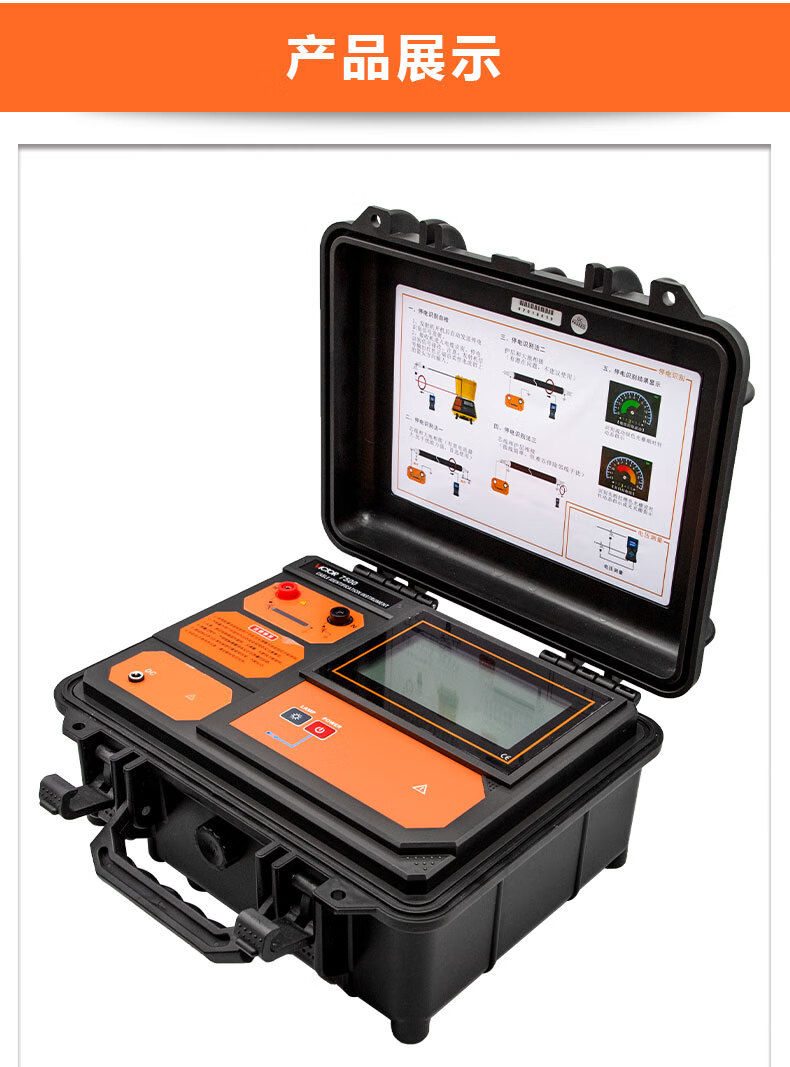

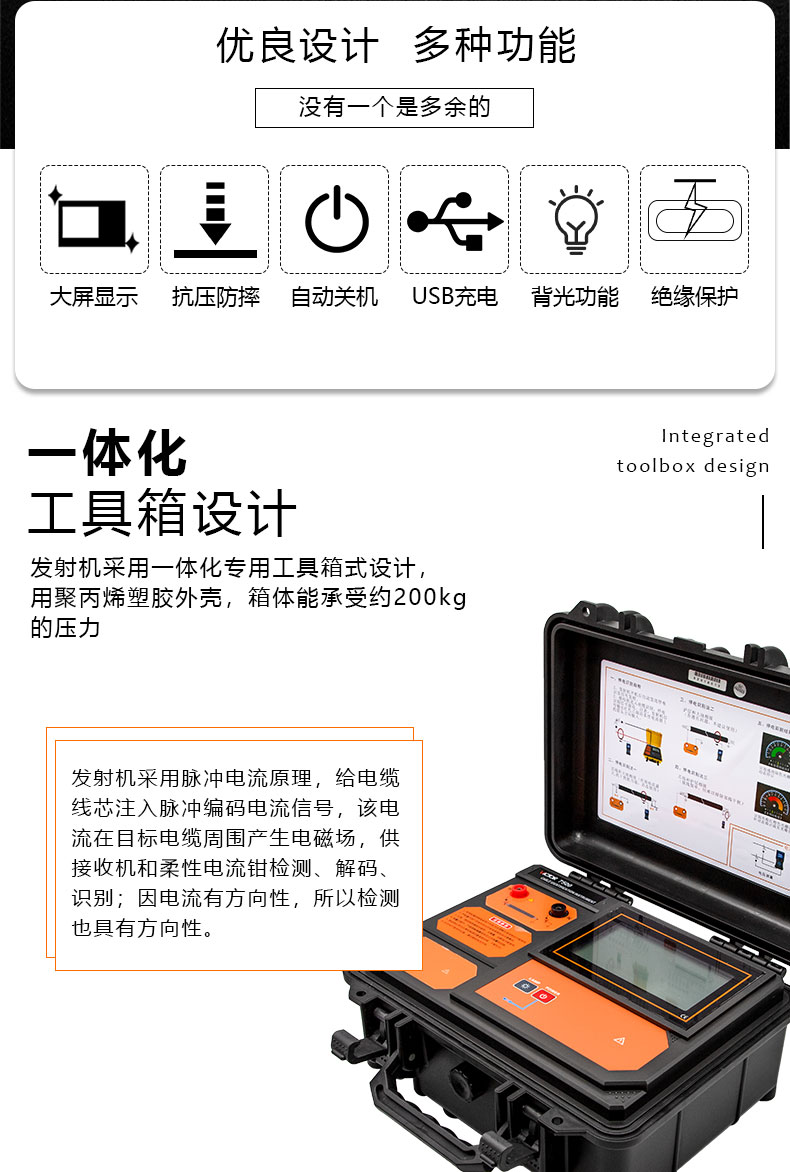

发射机采用一体化专用工具箱式设计,箱体能承受约200kg的压力

耐    压

AC 3700V/rms(仪器箱顶面与底面之前)

电磁特性

IEC61326(EMC)

参考安规

IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2)

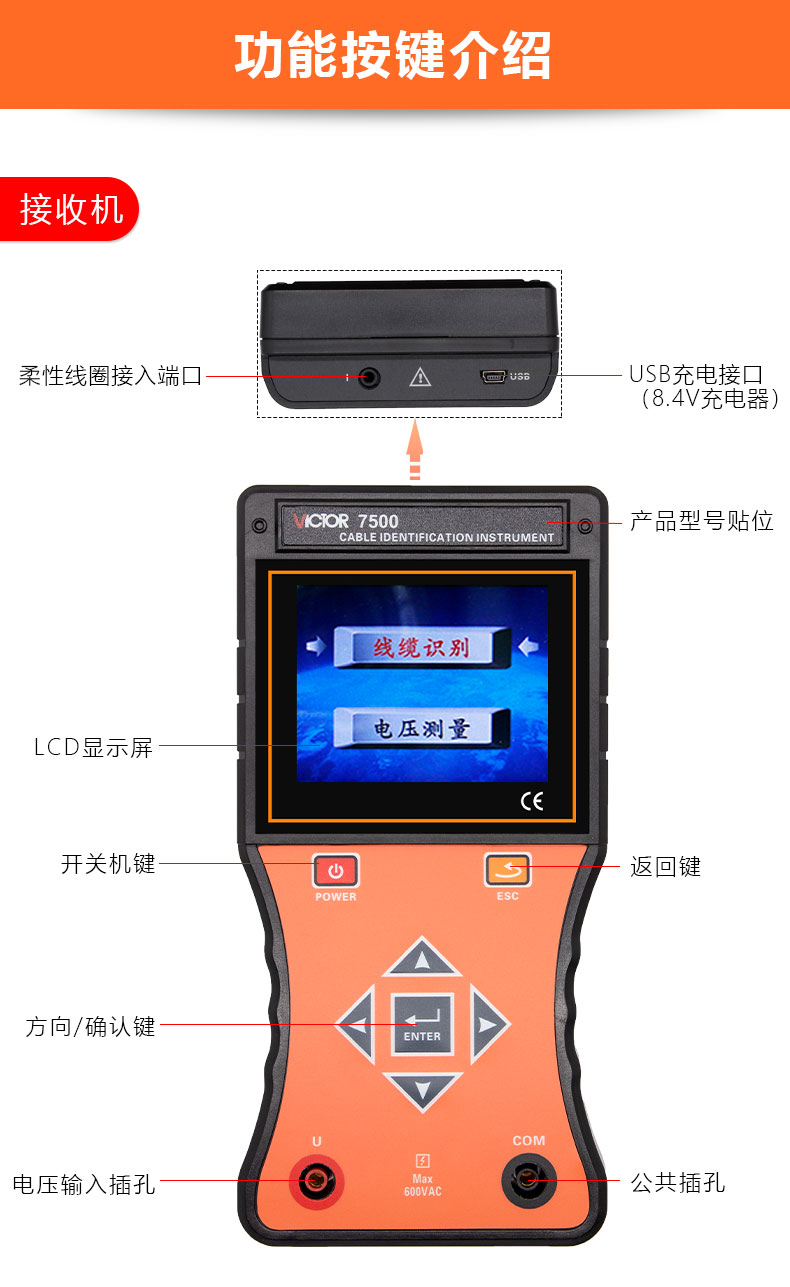

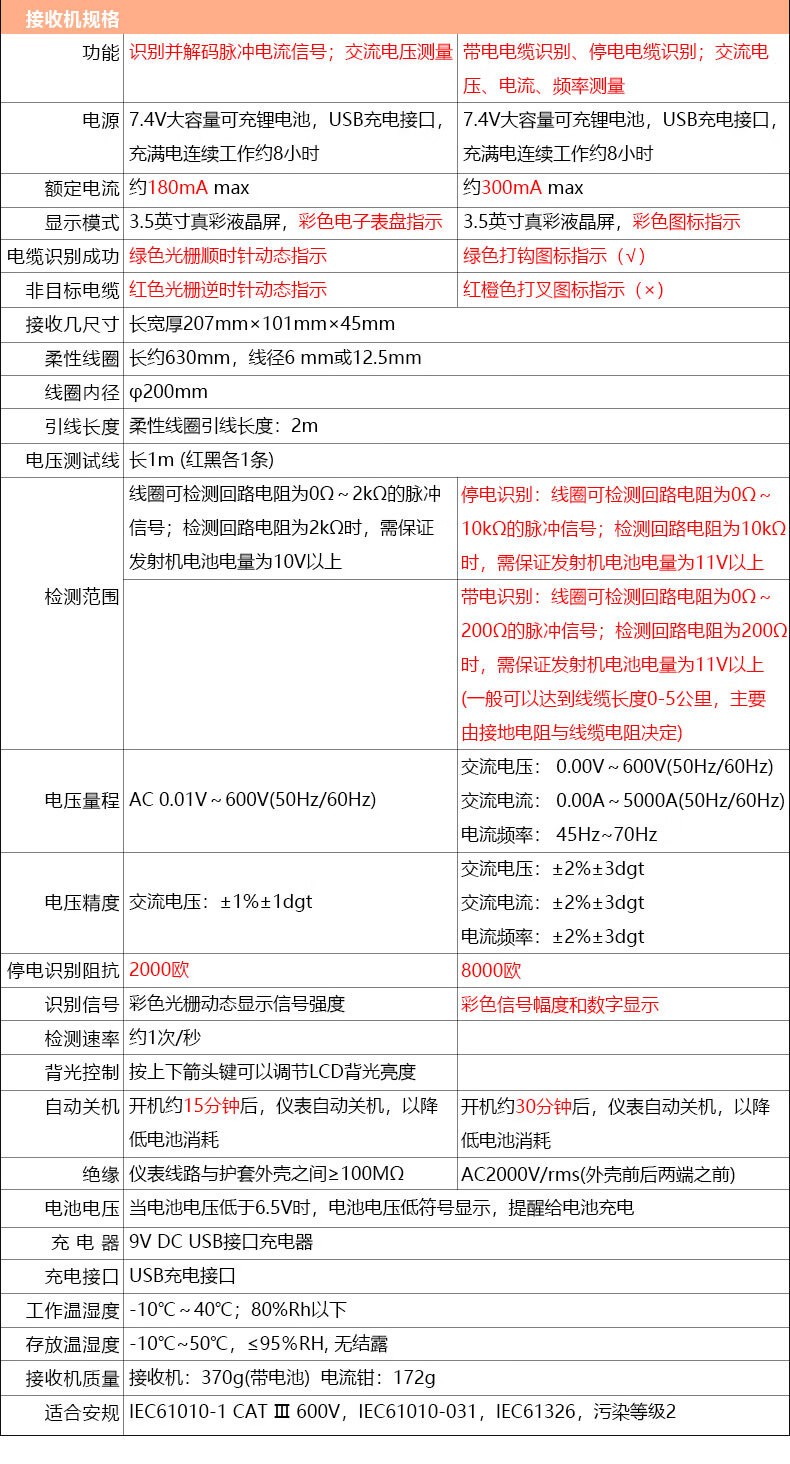

接收机规格



基本功能特点

VICTOR 7500

VICTOR 7500A

功    能

电缆识别(识别并解码脉冲电流信号);交流电压测量

带电电缆识别、停电电缆识别;交流电压、电流、频率测量

电    源

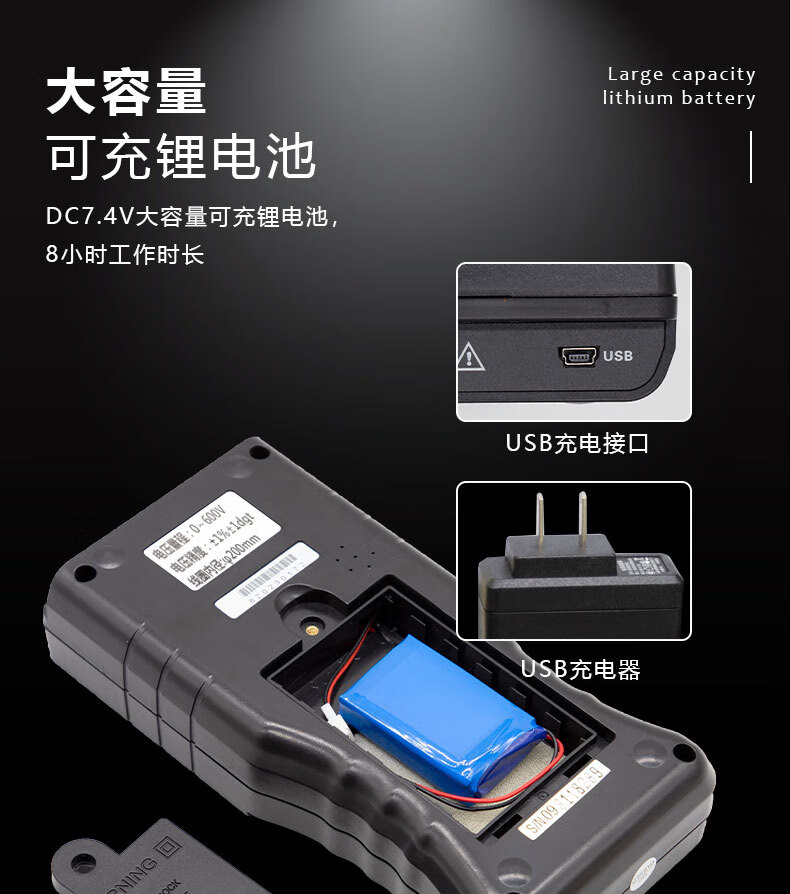

7.4V大容量可充锂电池,USB充电接口,充满电连续工作约6小时

额定电流

约180mA max

约300mA max

显示模式

3.5寸真彩液晶屏显示,彩色电子表盘指示

3.5寸真彩液晶屏显示,彩色图标指示

电缆识别成功

绿色光栅顺时针动态指示

绿色打钩图标指示(√)

非目标电缆

红橙色光栅逆时针动态指示

红橙色打叉图标指示(×)

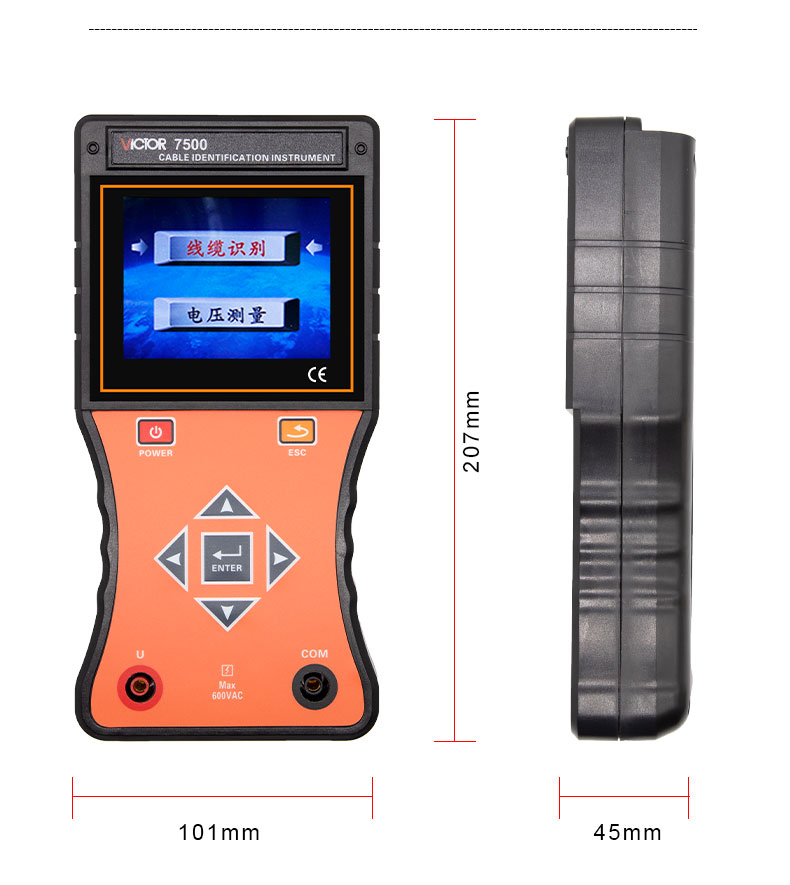

接收机尺寸

长宽厚207mm×101mm×45mm

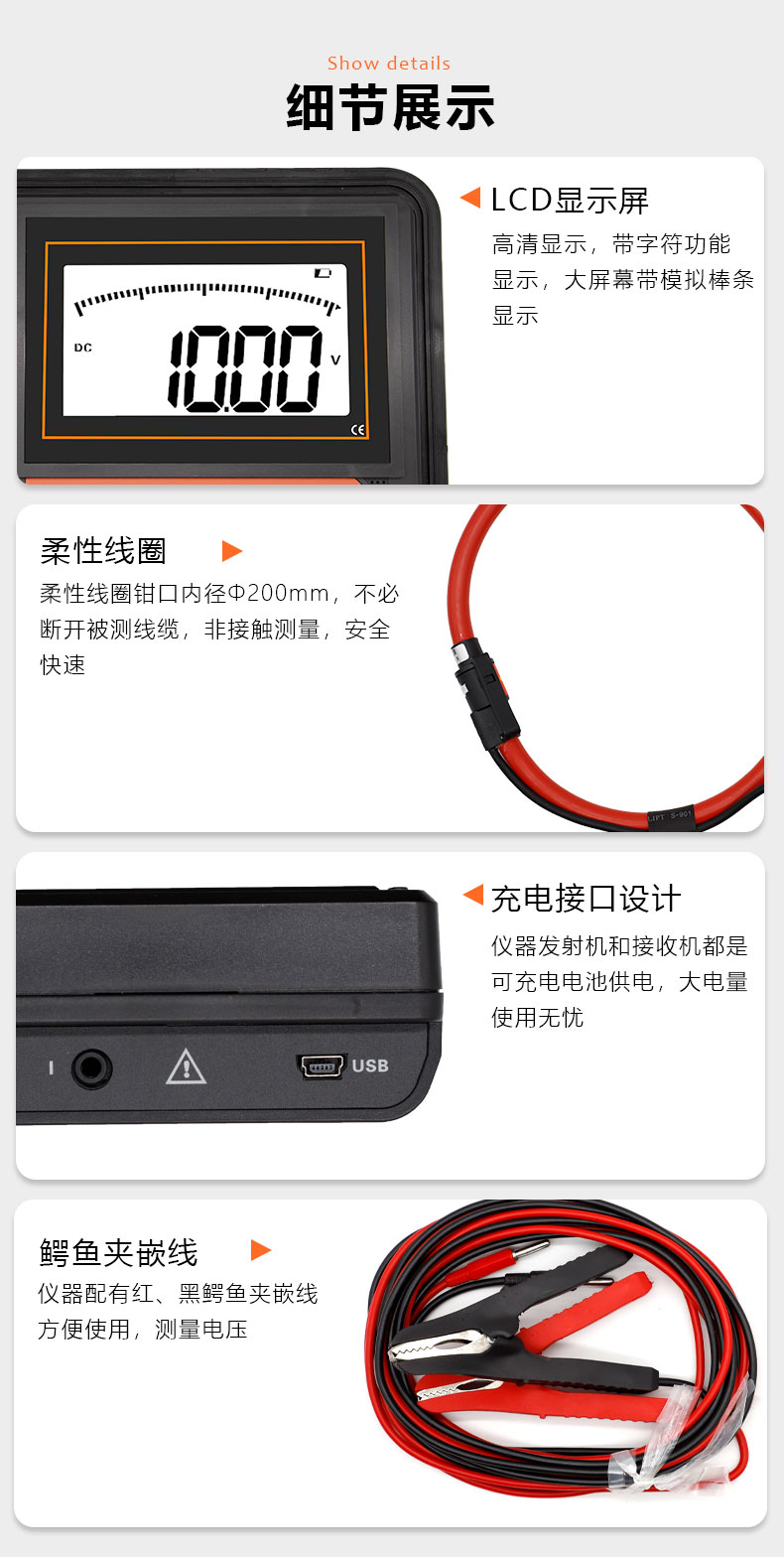

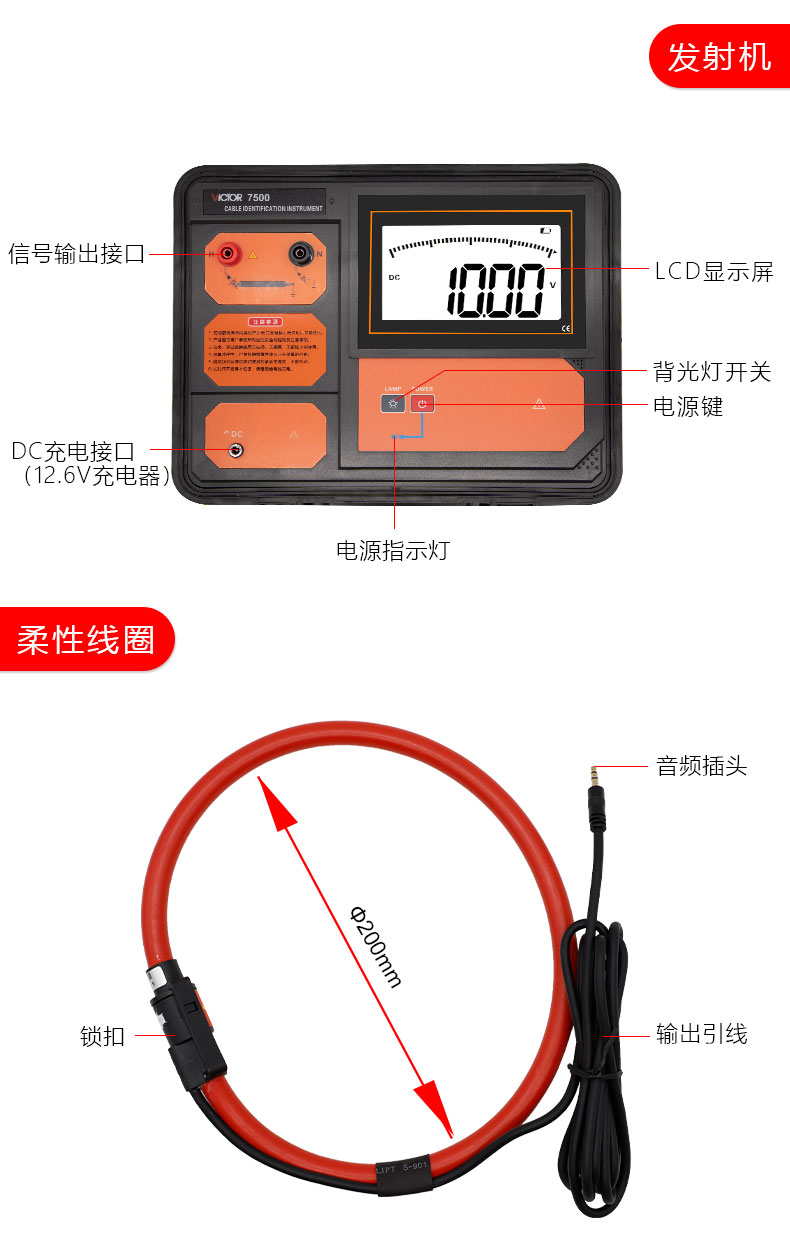

柔性线圈

长约630mm,线径6 mm或12.5mm

线圈内径

φ200mm

引线长度

柔性线圈引线长度:2m

电压测试线

长1m (红黑各1条)

检测范围

停电识别:线圈可检测回路电阻为0Ω~2kΩ的脉冲信号;检测回路电阻为2kΩ时,需保证发射机电池电量为10V以上

停电识别:线圈可检测回路电阻为0Ω~10kΩ的脉冲信号;检测回路电阻为10kΩ时,需保证发射机电池电量为11V以上


带电识别:线圈可检测回路电阻为0Ω~200Ω的脉冲信号;检测回路电阻为200Ω时,需保证发射机电池电量为11V以上(一般可以达到线缆长度0-5公里,主要由接地电阻与线缆电阻决定)

量程

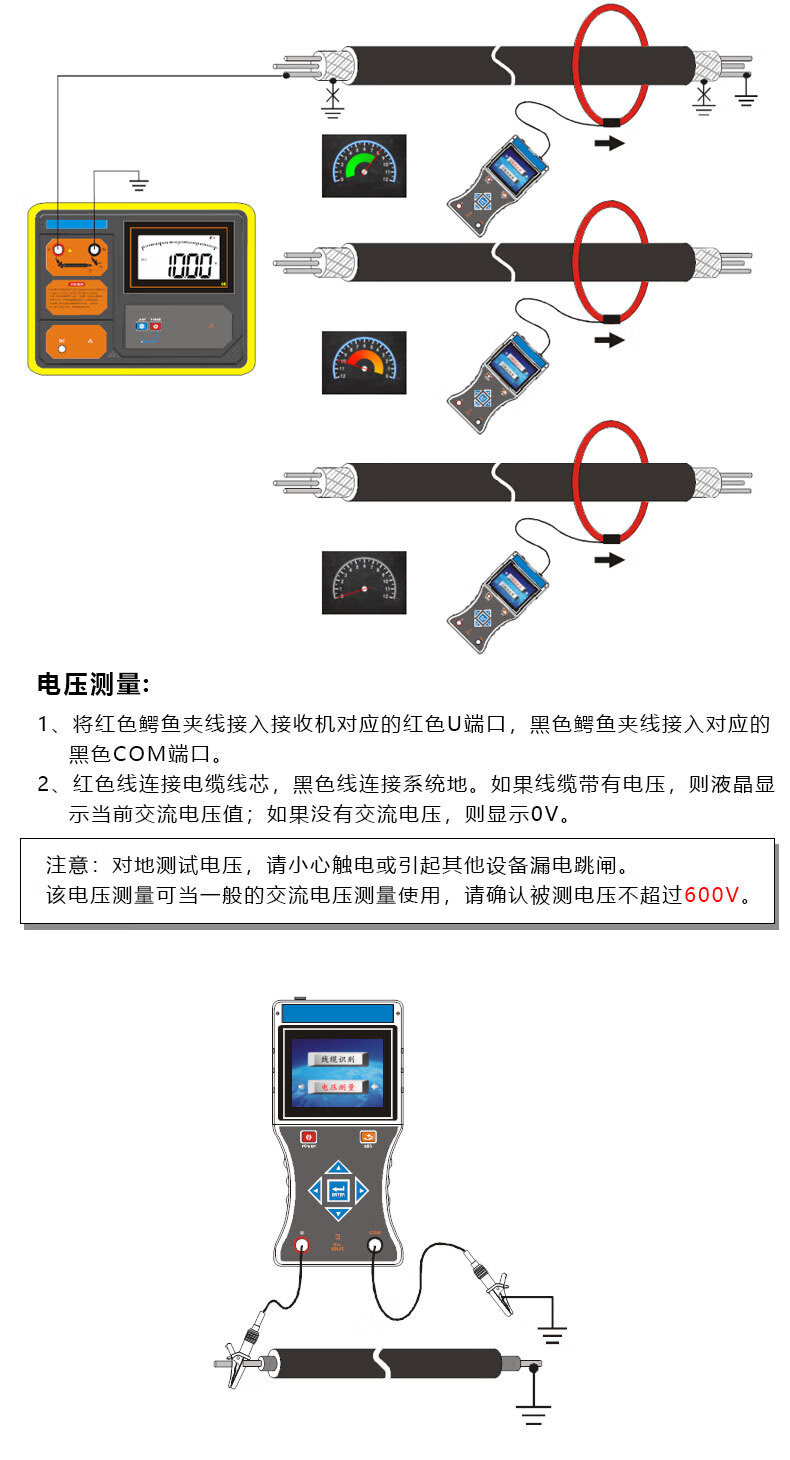

交流电压:AC 0.01V~600V(50Hz/60Hz)

交流电压: 0.00V~600V(50Hz/60Hz)


交流电流: 0.00A~5000A(50Hz/60Hz)


电流频率: 45Hz~70Hz

精度

交流电压:±1%±1dgt

交流电压:±2%±3dgt


交流电流:±2%±3dgt


电流频率:±2%±3dgt

停电识别阻抗

2000欧

8000欧

识别信号

彩色光栅动态显示信号强度

彩色信号幅度和数字显示

检测速率

约1次/秒

背光控制

按上下箭头键可以调节LCD背光亮度

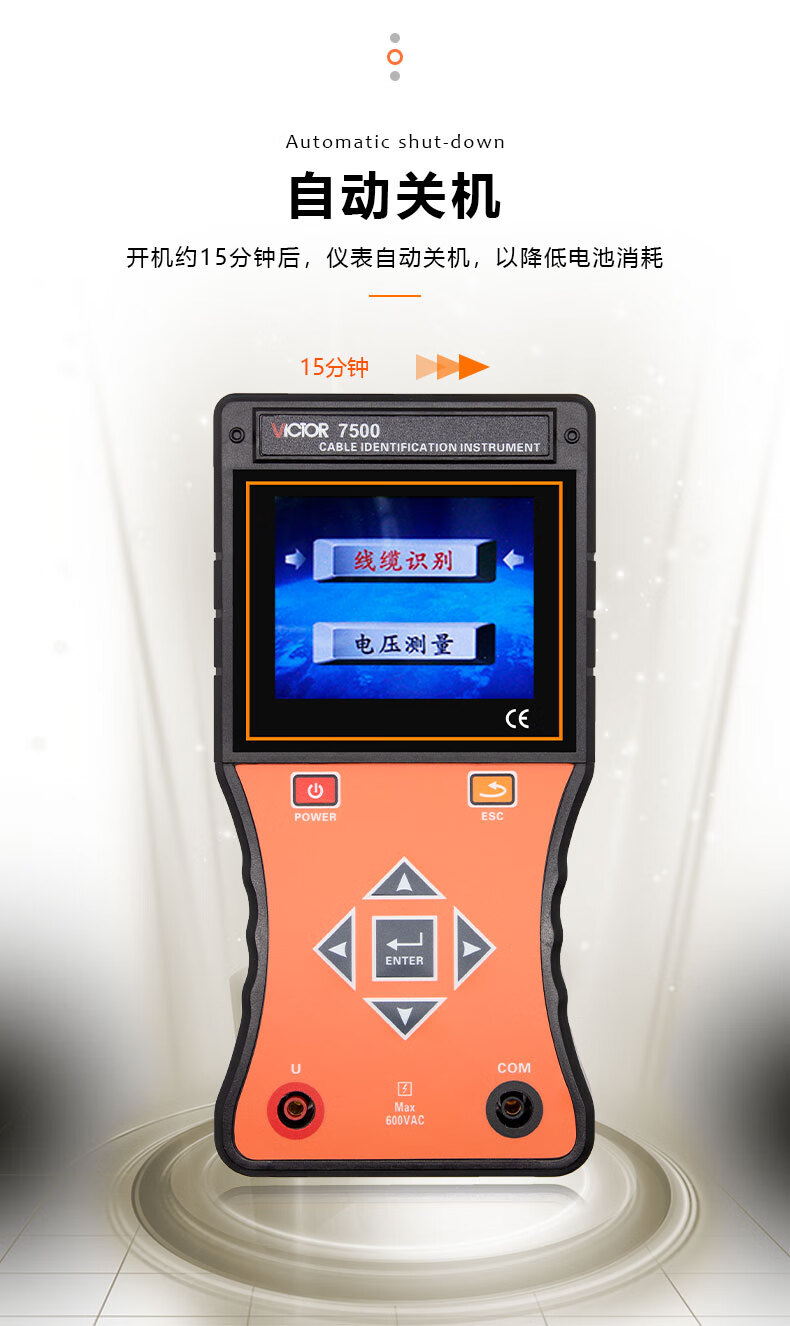

自动关机

开机约15分钟后,仪表自动关机,以降低电池消耗

开机约30分钟后,仪表自动关机,以降低电池消耗

电池电压

当电池电压低于6.5V时,电池电压低符号显示,提醒给电池充电

当电池电压低于6.5V时,电池电压低图标显示,提醒给电池充电

接收机质量

电流钳:172g;接收机:370g(带电池)

电流钳172g;接收机370g(带电池)

绝    缘

仪表线路与护套外壳之间≥100MΩ

AC2000V/rms(外壳前后两端之前)

适合安规

IEC61010-1 CAT Ⅲ 600V,IEC61010-031,IEC61326,污染等级2

IEC61010-1 CAT Ⅲ 600V,IEC61010-031,IEC61326,污染等级2

  注:VICTOR 7500仅限于目标电缆为停电的电缆,即不带电识别;VICTOR 7500A可带电识别。
