主要特性

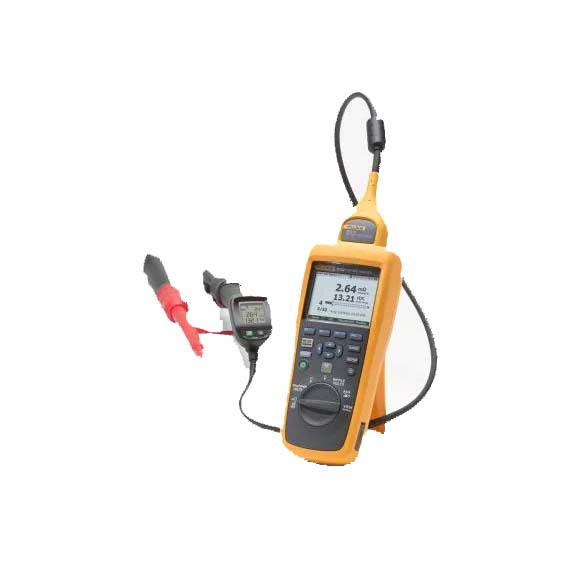

作为理想的测试工具，它能实现对于后备电池应用的各个蓄电池和电池组的维护、故障诊断和性能测试
主要测量值 – 电池内阻、直流和交流电压、直流和交流电流、纹波电压、频率和温度。
序列测量模式 – 电池组的自动或手动序列测试，具有包括电压、电阻和温度的自动测量存储功能（使用 BTL21 智能测试探头），无需在每次需要保存测量值时按下按钮。
全面记录 - 所有测量值在测试过程中自动捕捉，并可以在仪器上查看后再下载随时进行分析。
| 量程 | 分辨率 | 精度 | BT510 | BT520 | BT520ANG | BT521 | BT521ANG | |
| 电池电阻/连接片电阻1 | 3 mΩ | 0.001 mΩ | 1% + 8 | ● | ● | ● | ||
| 1% +68 | ● | ● | ||||||
| 30 mΩ | 0.01 mΩ | 0.8% + 6 | ● | ● | ● | |||
| 0.8%+12 | ● | ● | ||||||
| 300 mΩ | 0.1 mΩ | 0.8% + 6 | ● | ● | ● | ● | ● | |
| 3000 mΩ | 1 mΩ | 0.8% + 6 | ● | ● | ● | ● | ● | |
| VDC | 6 V | 0.001 V | 0.09% + 5 | ● | ● | ● | ● | ● |
| 60 V | 0.01 V | 0.09% + 5 | ● | ● | ● | ● | ● | |
| 600 V | 0.1 V | 0.09% + 5 | ● | ● | ● | ● | ● | |
| 1000 V | 1 V | 0.09% + 5 | ● | ● | ||||
| VAC（45 Hz 到 500 Hz，800 Hz 滤波器） | 600 V | 0.1 V | 2% + 10 | ● | ● | ● | ● | ● |
| 频率（以 VAC 和 AAC 显示）2 | 500 Hz | 0.1 Hz | 0.5% + 8 | ● | ● | ● | ● | ● |
| 交流电压纹波（大 20 KHz） | 600 mV | 0.1 mV | 3% + 20 | ● | ● | ● | ● | ● |
| 6000 mV | 1 mV | 3% + 10 | ● | ● | ● | ● | ● | |
| ADC/AAC（使用 Fluke i410 配件） | 400 A | 1 A | 3.5% + 2 | ● | ● | |||
| 温度 | 0°C 至 60°C | 1°C | 2°C (4°F) | ● | ● | |||
| 数字万用表模式 | 每个带有时间标记的测量档位有 999 条记录 | |||||||
| 序列测量模式 | 多可存储带有时间戳的 100 个档案和 100 个档案模板（每个档案多可存储 450 节电池数据） | |||||||
| 1.该测量基于交流注入法。注入源信号小于 100 mA、1 kHz。 2.触发电平 VAC：10 mV，AAC：10 A | ||||||||
| 测量模式 | BT510 | BT520 | BT521 | |||||
| 电阻 (mΩ) | ● | ● | ● | |||||
| 电池电压 | ● | ● | ● | |||||
| 直流电压 | ● | ● | ● | |||||
| 交流电压和频率 (Hz) | ● | ● | ● | |||||
| 纹波电压 | ● | ● | ● | |||||
| 电池负极柱温度（使用 BTL21 直式探头） | ● | |||||||
| 直流和交流电流（和频率） | ● | |||||||
| 万用表模式 | ● | ● | ● | |||||
| 序列测量模式 | ● | ● | ● | |||||
| 放电电压测量 | ● | ● | ● | |||||
| 自动测量保存 | ● | ● | ● | |||||
| 无线通信 | ● | |||||||
| 查看内存 | ● | ● | ● | |||||
| 一般技术指标 - 电池分析仪 | ||||||||
| 尺寸（高 x 宽 x 深） | 22 x 10.3 x 5.8 cm (9 x 4 x 2 in) | |||||||
| 重量 | 850 g (1.9 lb) | |||||||
| 屏幕尺寸 | 7.7 x 5.6 cm (3 x 2.2 in) | |||||||
| 接口 | USB mini | |||||||
| 保修年限 | 3 年 | |||||||
| 一般技术指标 - BTL20ANG 弯角测量探头 | ||||||||
| 长弯角探头（总体长度） | 242.2 cm (95.38 in) | |||||||
| 短弯角探头（总体长度） | 216.8 cm (85.38 in) | |||||||
| 总体跨度（线圈松弛） | 10.1 cm (4 in) | |||||||
| 总体大跨度（线圈拉长） | 109.2 cm (43 in) | |||||||
| BTL20ANG 探头尖端角度 | 与水平方向成 20 度 | |||||||
| 环境指标 | ||||||||
| 工作温度 | 0°C 至 40°C | |||||||
| 存放温度 | -20°C 至 50°C | |||||||
| 锂电池充电温度 | 0°C 至 40°C | |||||||
| 工作湿度 | 非冷凝 (<10°C) | |||||||
| ≤ 80% 相对湿度（10°C 至 30°C 时） | ||||||||
| ≤ 75% RH（30°C 至 40°C） | ||||||||
| 工作海拔 | 海拔 2000 米内 | |||||||
| 存放海拔 | 12,000 米海拔高度 | |||||||
| IP 等级 | IP40 | |||||||
| 光线电波 | FCC A 级 | |||||||
| 振动要求 | MIL-PRF-28800F：2 级 | |||||||
| 跌落测试要求 | 1 米跌落 | |||||||
| 温度系数 | 高于 28°C 或低于 18°C 时，摄氏度增加指定精度的 0.1 倍 | |||||||
| 符合安全标准 | 600 V CAT III | |||||||
| EMC | IEC 61326 | |||||||
| ROHS | 中国，欧洲 | |||||||
| 防护等级 2 | 污染等级 II | |||||||
| 电池合规 | UN38.3 | |||||||
| UL2054 | ||||||||
| IEC62133 | ||||||||
| 2 G 根据 IEC68-2-26、25 G 和 29 | ||||||||
