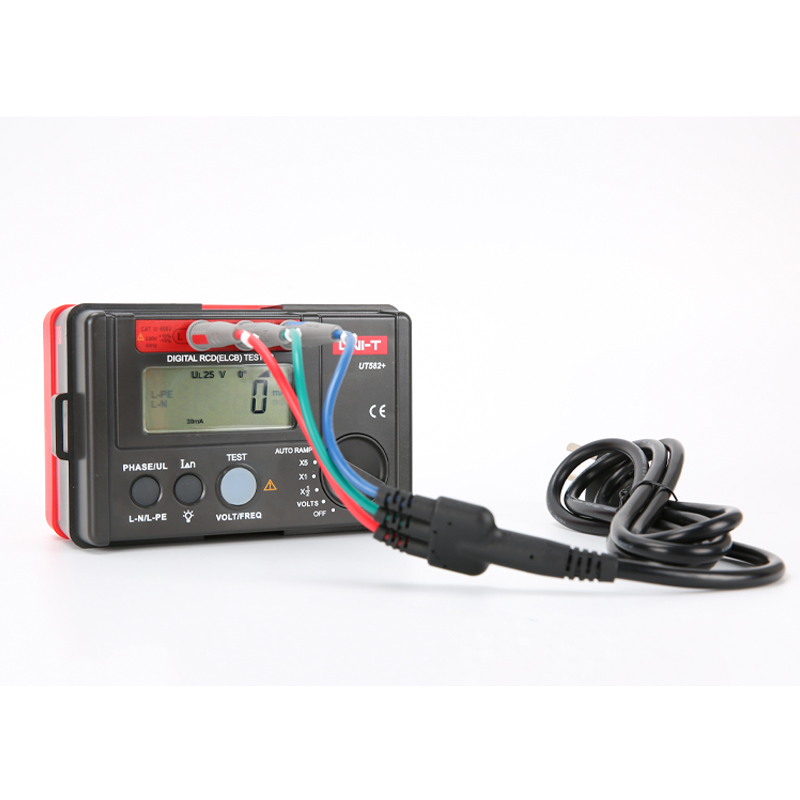

UT582+漏电开关测试仪

产品介绍:

UT582+漏电保护开关测试仪采用智能微处理器芯片控制,具有高精度,高可靠性和高稳定性。具有同时测试故障动作时间和动作电流的AUTO RAMP功能。根据LCD符号提示,有接线检查指示。测试完成以后,自动保持显示测量结果。有0°和180°相位选择,可检测出快触发时间。超量程有“OL”显示。新增电压测量功能,采取电池供电,配有FUSE安全保护,双重绝缘或强化绝缘安全构造;具备CAT III 600V安规等级。


立即咨询

产品详情

产品特点
RCD测试接线检查;

RCD测试相位角度选择(正0〫和负180 〫半周期测试 )
接触电压报警(UL25V或UL50V)
自动数据保持
超量程显示
FUSE安全保护
AUTO RAMP测试(20%~110%步进功能,增长步进10%)同时显示跳闸时间及动作电流
自动关机功能 、背光功能
电压及频率测试功能(电压30V~600V 频率:45Hz~65Hz)
电池供电 6节1.5V碱性电池 低电压提示
双重绝缘或强化绝缘安全构造



功能工作电压(交流)额定动作电流(I@n)故障动作时间范围精度
动作电流动作时间
档位RCD测试*1/2230V (误差范围:
-15%~+10%)
频率:50Hz
10 / 20 / 30 /100 / 300 /  500mA0~2000mS误差范围:         -10%~0%±2% rdg ±2dgt
*110 / 20 / 30 /100 / 300 mA0~1000mS误差范围: 0%~+ 10%
 500mA0~300mS
*510 / 20 / 30mA0~40mS
AUTO RAMP10 / 20 / 30 /100 / 300 /  500mA(RAMP增长 步长10%) I@n从20%~110%     300*10  mS       (测试时间范围为0~300mS)误差范围:-10%~+10%
电压测量VOLTS量程30~600V支持频率45Hz~65Hz分辩率1V±3%rdg±3dgt(频率显示仅供参考)
关机OFF关断电源
RCD测试接线检查1、正常接线时,LCD左侧L-PE、L-N符号常显。
2、如果供电不正常或没电时,LCD左侧L-PE、L-N符号同时闪烁。
3、如果电源插座接地不良好或者没接地时,LCD左侧L-PE、N-PE符号同时闪烁。
4、如果电源插座零线连接不良好或者没连接时,LCD左侧L-N、N-PE符号同时闪烁。
5、如果电源插座的火线相、零线相(或者地线相)的相位接反,LCD左侧L-PE、L-N和N-PE符号同时闪烁。
接触电压检测 接触电压限定值可选择25V/50V,当接触电压大于所选择限定值时,显示“Hi”及“Uf”,并停止RCD测试;按下“PHASE/UL”键,可切换UL25V 0°、UL25V 180°、UL50V 180°、UL50V 0°四个状态;
相位角度选择测试可选择从正的(0°) 或从负的(180°) 半周开始测试;按下“PHASE/UL”键,可切换UL25V 0°、UL25V 180°、UL50V 180°、UL50V 0°四个状态;
AUTO RAMP 测试AUTO RAMP 测试可同时测试调闸动作电流和动作时间。按下“IΔn”键,设置额定电流,按下“TEST”键开始测试;
数据保持  测试完成以后数据保持显示,直到有按键按下或档位切换。
超量程显示当测试跳闸动作时间超过大测试时间LCD将显示  "> 当前大时间值"(如显示>300ms)。
电压
测量
L-N电压测量显示L-N的输入电压,显示范围30V~600V,没有输入或输入极小时显示“----”,小于30V时显示“<30V”,大于600V显示“>600V”;按下“L-N/L-PE”键,切换到L-PE电压显示;
L-PE电压测量显示L-PE的输入电压,显示范围30V~600V,没有输入或输入极小时显示“----”,小于30V时显示“<30V”,大于600V显示“>600V”;按下“L-N/L-PE”键,切换到L-N电压显示;
频率测量显示L-PE端输入电频率;在volts档位下,按下“VOLT/FREQ”键切换电压/频率显示;
电池供电6节1.5V  5号碱性电池
背光功能按着"LIGHT"键开机,可打开背光;volts档位下,按下"LIGHT"键可开启/关闭背光。
低压提示约7.2V  低压提示
自动关机功能5分钟后无操作,自动关机。
工作温度0℃~40℃(指标考核适合温度范围23℃±5℃)
存贮温度-20℃~70℃
安规标准CE IEC61010  CAT III 600V,IEC61557-1,6
