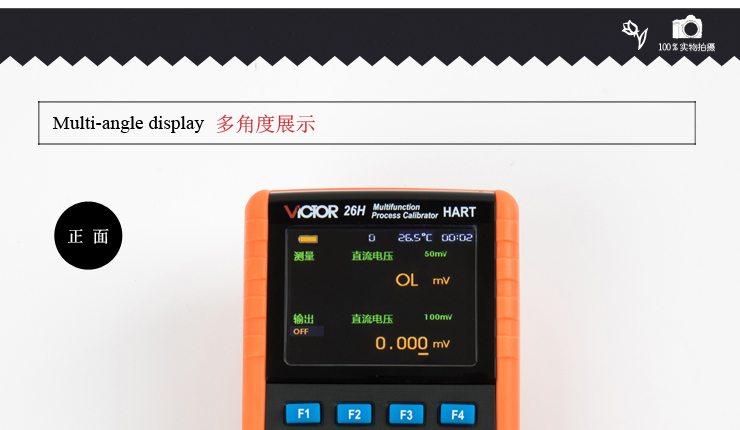

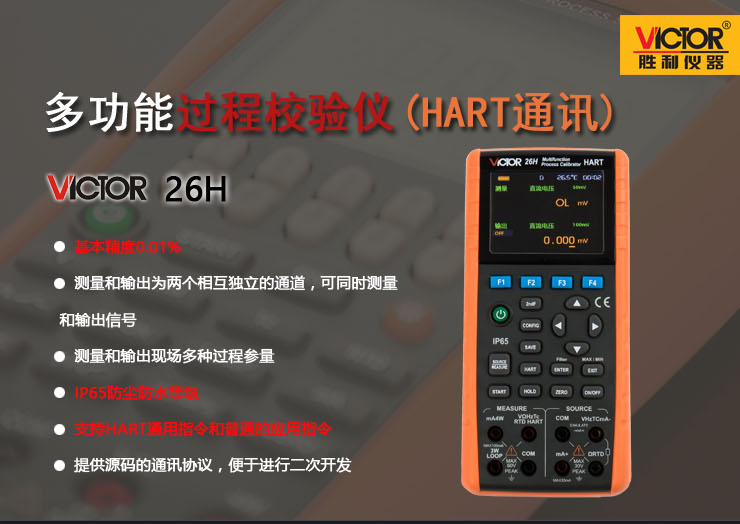

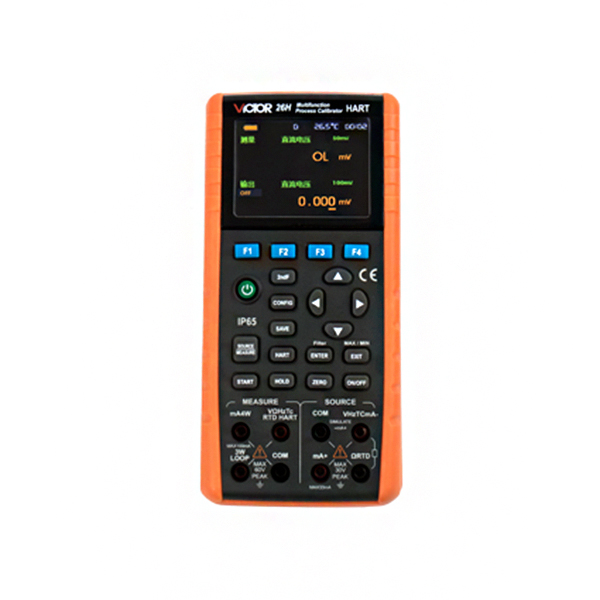

VICTOR 26H 多功能过程校验仪

VICTOR 26H多功能过程校验仪(HART通讯)是一款多功能、高精度、高稳定性的现场过程校验器，提供强大的测量和输出功能以及特殊功能，几乎满足过程控制现场所有的校验工作。

VICTOR 26H多功能过程校验仪具有高精度测量和输出现场所需的各种过程参量，适用于现场温度变送器、压力变送器、DCS、PLC等系统的调试和校准，并在石油化工、生物制药、工业自动化、大专院校和科研机构等领域的得到了广泛的应用。

立即咨询

产品详情

【操作视频点此查看】



VICTOR 26H多功能过程校验仪(HART通讯)是一款多功能、高精度、高稳定性的现场过程校验器，提供强大的测量和输出功能以及特殊功能，几乎满足过程控制现场所有的校验工作。

VICTOR 26H多功能过程校验仪具有高精度测量和输出现场所需的各种过程参量，适用于现场温度变送器、压力变送器、DCS、PLC等系统的调试和校准，并在石油化工、生物制药、工业自动化、大专院校和科研机构等领域的得到了广泛的应用。


产品基本功能及性能（技术指标）
输入测量功能   [ 用于校准后一年内、23℃±5℃、20～70%RH、准确度=±（%读数+%量程）]
测量功能量程测量范围分辨力准确度备     注
直流电压
DCV		50mV-5.000mV～
55.000mV		1μV0.01+0.01输入电阻：
约100MΩ
500mV-50.00mV～
550.00mV		10μV0.01+0.01
5V-0.5000V～
5.5000V		0.1mV0.01+0.01输入电阻：约1MΩ
30V-5.000V～
35.000V		1mV0.01+0.01
直流电流
DCI		50mA-5.000mA～
55.000mA		1μA0.01+0.01分流电阻：约10Ω
欧姆
OHM
（4W）		500Ω0.00Ω～550.00Ω0.01Ω0.01+0.01500Ω约1mA激励
5KΩ约0.1mA激励
开路电压：约2.5V
测量精度中不包含引线电阻
5KΩ0.0000 KΩ～
5.5000KΩ		0.1Ω0.01+0.01
频率
FREQ		50KHz3Hz～50.00000KHz0.01Hz0.01+0.00004输入阻抗：
大于100 kΩ
频率灵敏度：
方波至少3V Vp-p
50%占空比
CPM180～3000000 CPM1CPM±2个字
热电偶
TC		R*0°C～1767°C1°C0～500℃   : 1.8℃
500～1767℃  : 1.5℃		采用ITS-90温标
精度中不包含冷端补偿的误差
S*0°C～1767°C
K-100.0°～1372.0°C0.1°C-100.0～0.0℃   : 1.2℃
0.0～1372.0℃   : 0.8℃
E-50.0°C～1000.0°C-50.0℃～0.0℃  : 0.9℃
0.0～1000.0℃  : 1.5℃
J-60.0°C～1200.0°C-60.0～0.0℃   : 1.0℃
0.0～1200.0℃  : 0.7℃
T-100.0°C～400.0°C-100.0～0.0℃   : 1.0℃
0.0～400.0℃   : 0.7℃
N-200.0°～1300.0°C-200.0～0.0℃  : 1.5℃
0.0～1300.0℃  : 0.9℃
B*600°C～1820°C1°C600～800℃    : 2.2℃
800～1000℃   : 1.8℃
1000～1820℃  : 1.4℃
L-60.0°C～900.0°C0.1°C-60.0～0.0℃      0.7℃
0.0～900.0℃     0.5℃
U-100.0°C～600.0°C0.1°C-100.0～0.0℃    0.7℃
0.0～600.0℃     0.5℃



热电阻
RTD
 		Pt100
385		-200.0°C～800.0°C0.1°C-200.0～0.0℃  : 0.5℃
0.0～400.0℃   : 0.7℃
400.0～800.0℃ : 0.8℃		采用ITS-90温标

精度中不包含引线电阻和三线,四线 测量时引线电阻不匹配引入的误差
Pt1000
385		-200.0°C～630.0°C-200.0～100.0℃: 0.3℃
100.0～300.0℃ : 0.5℃
300.0～630.0℃ : 0.7℃
Pt200
385		-200.0°C～630.0°C-200.0～100.0℃: 0.8℃
100.0～300.0℃ : 0.9℃
300.0～630.0℃ : 1.0℃
Pt500
385		-200.0°C～630.0°C-200.0～100.0℃: 0.4℃
100.0～300.0℃ : 0.5℃
300.0～630.0℃ : 0.7℃
Cu10-100.0°C～260.0°C1.8℃
Cu50-50.0°C～150.0°C0.7℃
脉冲计数
PULSE		100000 cycles1～100000cycles1cycle±2个字参考频率相关指标
开关量测量
SWITCH
CLOSE / OPEN

约1mA激励
短路显示CLOSE，
开路显示OPEN；
阈值大约为200~300Ω
连续性检测
CONNECT		500Ω≤ 50Ω 发声0.01Ω
500Ω
约1mA激励
回路供电
LOOP		24 V

10%短路保护
大电流：22 mA
大输入电压：30 V 直流
输出电阻：250Ω标称值

其它特性
• 热电偶的R、S、B分度在手动补偿时温度设置有效范围为0～50°C。
• 测量速率：2次/秒
• 共模抑制：50Hz /60Hz>120分贝，串模抑制：50Hz/60Hz>60分贝
• 温度系数：0.1 ×基本精度/℃  （温度范围<18℃ 或 >28℃）
• 内部温度补偿传感器RJC，测温范围 -10～50°C。在18 to 28°C的测温精度 ±0. 5℃，其它测温精度 ±1℃。冷端补偿时间10S/次。
• V、Ω、Hz输入端子间和COM端子间施加大电压：30Vpk
• mA端子大电流：100mA。 mA端子输入保护：100mA/250V快熔
• 内置有可选的250 Ω  HART回路电阻，而无需单独携带负载电阻

模拟输出功能  [适用于校准后一年内、23℃±5℃、20～70%RH、精度= ±（%设定值+量程%）]
输出功能量程输出范围分辨力准确度备     注
直流电压
DCV		100mV-10.000～110.000mV1μV0.01+0.01大输出电流0.5mA
1V-0.10000～1.10000V10μV0.01+0.01大输出电流2mA
10V-1.0000～11.0000V0.1mV0.01+0.01大输出电流5mA
直流电流
DCmA		30mA0.000～33.000mA1μA0.01+0.01在33 mA时，
大负载1KΩ电阻
模拟变送器时，
外部供电5～28V
欧姆
OHM		400Ω0.00～400.00Ω0.01Ω0.01+0.01激励电流为±0.5~3mA
激励电流为±0.1~0.5mA时，加0.1Ω附加误差
精度不包含引线电阻
4KΩ0.0000～4.0000 KΩ0.1Ω0.01+0.01±0.05~0.3mA激励电流，精度中不包含引线电阻
热电偶
TC		R*0°C～1767°C1°C0～100℃
10～1767℃
0～100℃
100～1767℃		1.5℃
1.2℃
1.5℃
1.2℃		采用ITS-90温标

精度中不包含冷端补偿的误差
S*0°C～1767°C
K-200.0°C～1372.0°C0.1°C-200.0～-100.0℃
-100.0～400.0℃
400.0～1200.0℃
1200.0～1372.0℃		0.6℃
0.5℃
0.7℃
0.9℃
E-200.0°C～1000.0°C-200.0～-100.0℃
-100.0～600.0℃
600.0～1000.0℃		0.6℃
0.5℃
0.4℃
J-200.0°C～1200.0°C-200.0～-100.0℃
-100.0～800.0℃
800.0～1200.0℃		0.6℃
0.5℃
0.7℃
T-250.0°C～400.0°C-250.0～400.0℃0.6℃
N-200.0°C～1300.0°C-200.0～-100.0℃
-100.0～900.0℃
900.0～1300.0℃		1.0℃
0.7℃
0.8℃
B*600°C～1820°C1°C600～800℃
800～1820℃		1.5℃
1.1℃
L-200.0°C～900.0°C0.1°C-200.0～0.0℃
0.0～900.0℃		0.7℃
0.5℃
U-200.0°C～600.0°C0.1°C-200.0～0.0℃
0.0～600.0℃		0.7℃
0.5℃
热电阻
RTD		Pt100
385		-200.0°C～800.0°C0.1°C-200.0～0.0℃
0.0～400.0℃
400.0～800.0℃		0.3℃
0.5℃
0.8℃		采用ITS-90温标

Pt100、Cu50、Cu10激励电流为：
±0.5~3mA
激励电流为：
±0.1~0.5mA时，加0.5℃附加误差

Pt200、Pt500、Pt1000激励电流为±0.05~0.3mA
精度中不包含引线电阻
Pt200
385		-200.0°C～630.0°C
-200.0～100.0℃
100.0～300.0℃
300.0～630.0℃		0.8℃
0.9℃
1.0℃
Pt500
385		-200.0°C～630.0°C-200.0～100.0℃
100.0～300.0℃
300.0～630.0℃		0.4℃
0.5℃
0.7℃
Pt1000
385		-200.0°C～630.0°C-200.0～100.0℃
100.0～300.0℃
300.0～630.0℃		0.2℃
0.5℃
0.7℃
Cu10-10.0°C～250.0°C1.8℃
Cu50-50.0°C～150.0°C0.6℃
频率
FREQ		100Hz1.00 Hz ~110.00Hz0.01Hz±2个字1～11 Vp-p方波电平准确度
±5％读数+0.5V
50%占空比
负载>100KΩ
1KHz0.100 KHz ~1.100KHz1Hz±2个字
10KHz1.0KHz~11.0KHz0. 1KHz±2个字
50KHz10KHz~50KHz2KHz±5个字
CPM60～1200 CPM1CPM±2CPM
脉冲输出
PULSE		100Hz1～100000cycles1cyc±2个字参考频率相关指标
1KHz
10KHz
开关量
SWITCH		100Hz1.00Hz～110.00Hz0.01Hz±2个字参考频率相关指标
场效应管开关
大开关电流电压/电流：+28 V/50mA
1KHz0.100KHz～1.100KHz1Hz
10KHz1.0KHz～11.0KHz0.1KHz
50KHz10KHz~50KHz2KHz

其它特性
• 温度系数：0.1 × 基本精度 / ℃   （温度范围<18℃ 或 >28℃）
• 内部温度补偿传感器RJC，测温范围 -10～50°C，补偿误差 £±0. 5℃。
• 输出端子间与地间施加大电压：30Vpk
• 大输出电流：约25mA
• 热电偶的R、S、B分度在手动补偿时温度设置有效范围为0～50°C。

输入测量和模拟输出压力功能
压力
PRESS		范围及精度分辨力可配用VPM系列的压力模块，提供了用于表压、真空压力、绝对压力和高压的模块；有关详细技术指标，请参阅相关的压力模块技术资料
视压力模块而定五位数字显示

产品一般特性
• 工作温度及湿度：0 to 50ºC  ≤80%RH 无凝露；40 to 50ºC  ≤70%RH。
• 储存温度及湿度：-25 to 60ºC  ≤90%RH无凝露。
• 电气安全：EN61010-1：2001
   耐电压：测量端子与输出端子间 AC350V/1分钟。
   绝缘阻抗：测量端子与输出端子间DC500V /50MΩ或更大。
• 电磁兼容性（EMC）：EN61326-1：2006
   符合性能判据2，即功能和性能暂时降低或丧失，但能自行恢复。
• 防护等级IP65：防尘、防喷水
• 震动及跌落：IEC 60068-2-64：2008、IEC 60068-2-32：2008
   随机，2g，5---500Hz；1米落下测试。
• CE认证和国家CMC认证。
• 质量标准：依照 DIN ISO 9001 开发、设计和制造。
• 校准周期及预热时间：
   为保证本表精度，其校准周期为一年
   开机预热时间大于10分钟

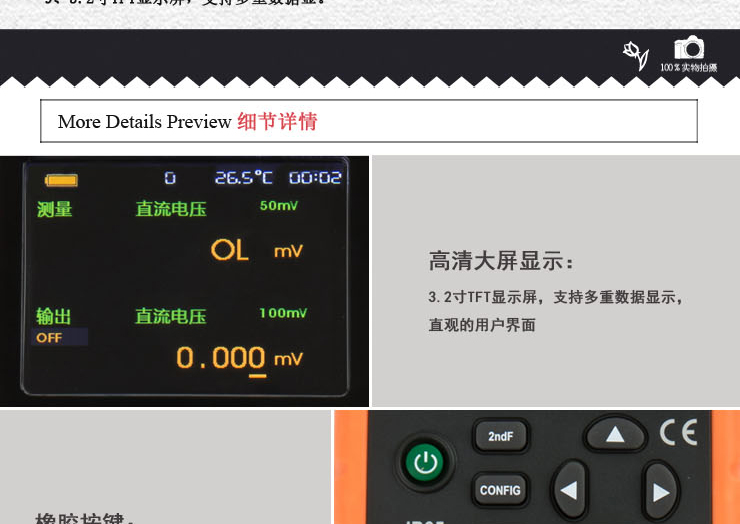

• 显示：3.2寸TFT彩屏显示
• 电源：4×1.5V  AA碱性电池供电 ；电源适配器供电
• 尺寸及重量：206 × 97 × 60 mm ；约600g

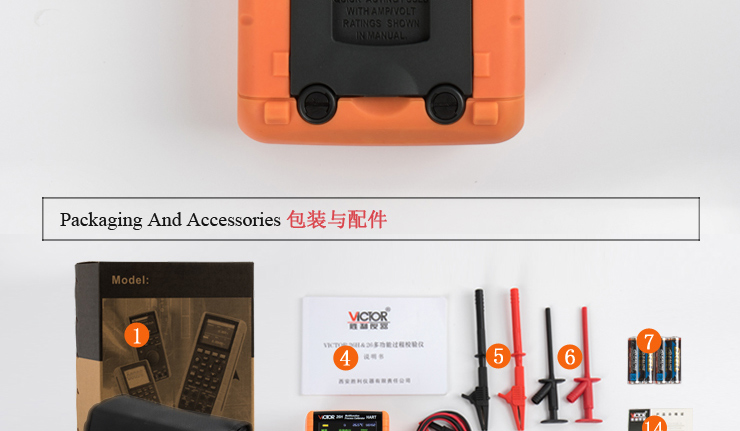

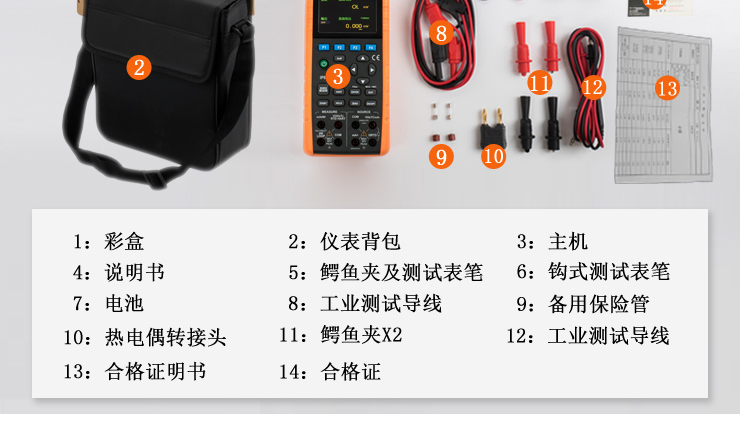

仪表外围配置

Ø 标配
测试表笔 （H000000-00）                    1付
工业测试导线（H000001-00）              1付
工业测试导线 （H000002-00）             1付
钩式测试表笔 （H000004-00）             1付
鳄鱼夹（H010000-00）                        1付
鳄鱼夹（H010007-00）                        1付
热电偶转接头（H200000-00）              1个
使用说明书                                            1本
产品合格证明书                                     1份
保险管（100mA/250V）                       2只
保险管（50mA/250V）                         2只
5号碱性电池                                          4节
布包                                                      1个

Ø 选件
PC红外通讯附件包                                 1套
线性电源适配器(DC5V)                          1个
VPM-S压力模块及压力模块的配件（手操泵及压力接头）


型号名称描述
H000004钩式测试表笔
P070003线性电源适配器P070003
H000000测试表笔
H000002工业测试导线
H010000鳄鱼夹
H000001工业测试导线
Z070107VICTOR 26&26H红外通讯附件包



VICTOR 26H说明书.zip
