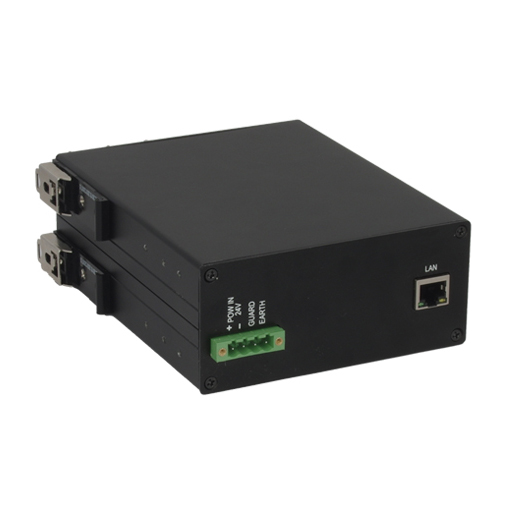

MDP-S01多功能过程信号输出模块
产品特性：
1. 多功能过程信号输出模块，其强大的功能，优越的性能，可靠的通讯，能够为自动化测试系统提供保障。
2. 输出模块特性
输出高精度达0.01%
输出功能包括：直流电压、有源/无源直流电流、模拟电阻、热电偶、热电阻。
3. 供电系统、信号电路和通讯电路之间电气隔离高达1200V。
4. 模块提供LAN的Socket来实现联机通讯。
5. 通过专用软件对输出模块进行量值传递。
6. 小巧的导轨卡设计，使得输出模块方便的安装在导轨上。
7. 电源供电 18V~36V DC
| 输出功能 | 量程 | 输出范围 | 分辨力 | 准确度 | 备 注 | |
| 直流电压 DCV | 100mV | -10.000～110.000mV | 1μV | 0.01+0.01 | 大输出电流：0.5mA | |
| 1V | -0.10000～1.10000V | 10μV | 0.01+0.01 | 大输出电流2mA | ||
| 10V | -1.0000～11.0000V | 0.1mV | 0.01+0.01 | 大输出电流5mA | ||
| 直流电流 DCI | 20mA | 0.000～22.000mA | 1μA | 0.01+0.015 | 在20 mA时，大负载1KΩ电阻 模拟变送器时，外部回路供电5～28V | |
| 欧姆 OHM | 400Ω | 0.00～400.00Ω | 0.01Ω | 0.02+0.02 | 激励电流为±0.5～±3mA 激励电流为±0.1～0.5mA时，加0.1Ω附加误差 精度不包含引线电阻 | |
| 4KΩ | 0.0000～4.0000 KΩ | 0.1Ω | 0.02+0.02 | ±0.05~0.3mA激励电流，精度中不包含引线电阻 | ||
| 热电偶 TC | R | 0°C～1767°C | 1°C | 0～100℃ 100～1767℃ | 1.5℃ 1.2℃ | 采用ITS-90温标 精度中不包含冷端补偿的误差 精度中不包括传感器的不准确性 精度中不包括热电势的影响 |
| S | 0°C～1767°C | 0～100℃ 100～1767℃ | 1.5℃ 1.2℃ | |||
| K | -200.0°C～1372.0°C | 0.1°C | -200.0～-100.0℃ -100.0～400.0℃ 400.0～1200.0℃ 1200.0～1372.0℃ | 0.6℃ 0.5℃ 0.7℃ 0.9℃ | ||
| E | -200.0°C～1000.0°C | -200.0～-100.0℃ -100.0～600.0℃ 600.0～1000.0℃ | 0.6℃ 0.5℃ 0.4℃ | |||
| J | -200.0°C～1200.0°C | -200.0～-100.0℃ -100.0～800.0℃ 800.0～1200.0℃ | 0.6℃ 0.5℃ 0.7℃ | |||
| T | -250.0°C～400.0°C | -250.0～400.0℃ | 0.6℃ | |||
| N | -200.0°C～1300.0°C | -200.0～-100.0℃ -100.0～900.0℃ 900.0～1300.0℃ | 1.0℃ 0.7℃ 0.8℃ | |||
| B | 600°C～1820°C | 1°C | 600～800℃ 800～1820℃ | 1.5℃ 1.1℃ | ||
| L | -200.0°C～900.0°C | 0.1°C | -200.0～0.0℃ 0.0～900.0℃ | 0.7℃ 0.5℃ | ||
| U | -200.0°C～600.0°C | 0.1°C | -200.0～0.0℃ 0.0～600.0℃ | 0.7℃ 0.5℃ | ||
| 热电阻 RTD | Pt100 385 | -200.0°C～800.0°C | 0.1°C | -200.0～0.0℃ 0.0～400.0℃ 400.0～800.0℃ | 0.3℃ 0.5℃ 0.8℃ | 采用Pt（385）温标 激励电流为±0.1～±5mA 大输出电压 2V 激励电流为±0.1～0.5mA时，加0.1Ω附加误差 精度不包含引线电阻 精度中不包括热电势的影响 支持脉冲变送器和脉冲时间短至 10ms 的 PLC |
| Pt200 385 | -200.0°C～630.0°C | -200.0～100.0℃ 100.0～300.0℃ 300.0～630.0℃ | 0.8℃ 0.9℃ 1.0℃ | |||
| Pt500 385 | -200.0°C～630.0°C | -200.0～100.0℃ 100.0～300.0℃ 300.0～630.0℃ | 0.4℃ 0.5℃ 0.7℃ | |||
| Pt1000 385 | -200.0°C～630.0°C | -200.0～100.0℃ 100.0～300.0℃ 300.0～630.0℃ | 0.2℃ 0.5℃ 0.7℃ | |||
| Cu10 | -10.0°C～250.0°C | 1.8℃ | ||||
| Cu50 | -50.0°C～150.0°C | 0.6℃ | ||||
其它特性：
*内部温度补偿传感器RJC，测温范围 -10～50°C。在18 to 28°C的测温精度 ±0. 5℃，其它测温精度 ±1℃。冷端补偿时间10S/次。
*输出端大施加电压：约32Vpk ； 输出端大施加电流：约25mA
*负载特性： 容性负载≥0.01uF （DCV/OHM/TC/RTD） ； 感性负载≥0.01uF 100uH（DCI）
输出负载影响 DCmV（0.001%满刻度+ 1 nV）/ mA ； DCV（0.001%满刻度+ 1 nV）/ mA
*温度系数：0.1 × 基本精度 / ℃ （温度范围<18℃ 或 >28℃）
*尺寸：长190mm*宽125mm*高56mm
*功耗：MAX 180mA（DC 24V供电）
