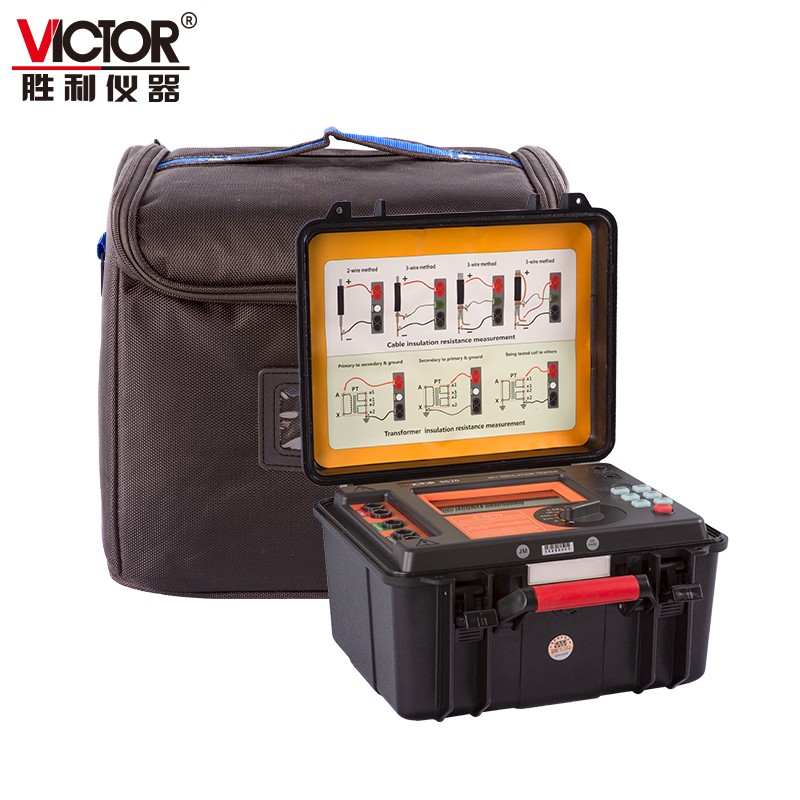

VICTOR 9620/9620B/9620C高压绝缘电阻测试仪

产品型号:VICTOR 9620 9620B 9620C 操作方式:自动量程

立即咨询

产品详情

型号类别

型号

额定电压

绝缘电阻量程

短路电流

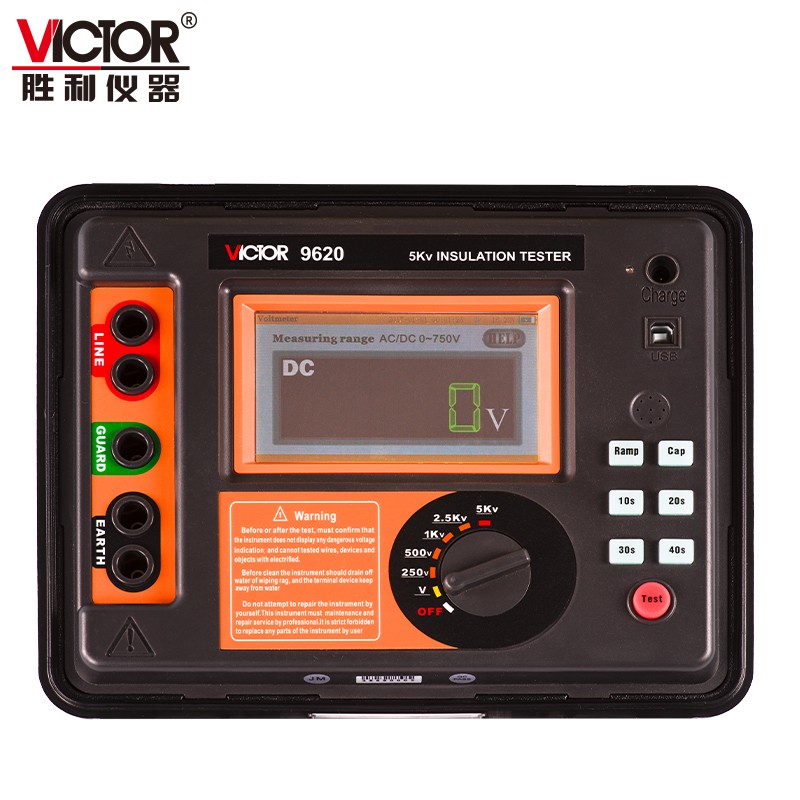

VICTOR 9620

250V,500V,1KV,2.5KV,5KV

0.5MΩ~10TΩ

>7mA

VICTOR 9620B

250V,500V,1KV,2.5KV,5KV,10KV

0.5MΩ~20TΩ

>7mA

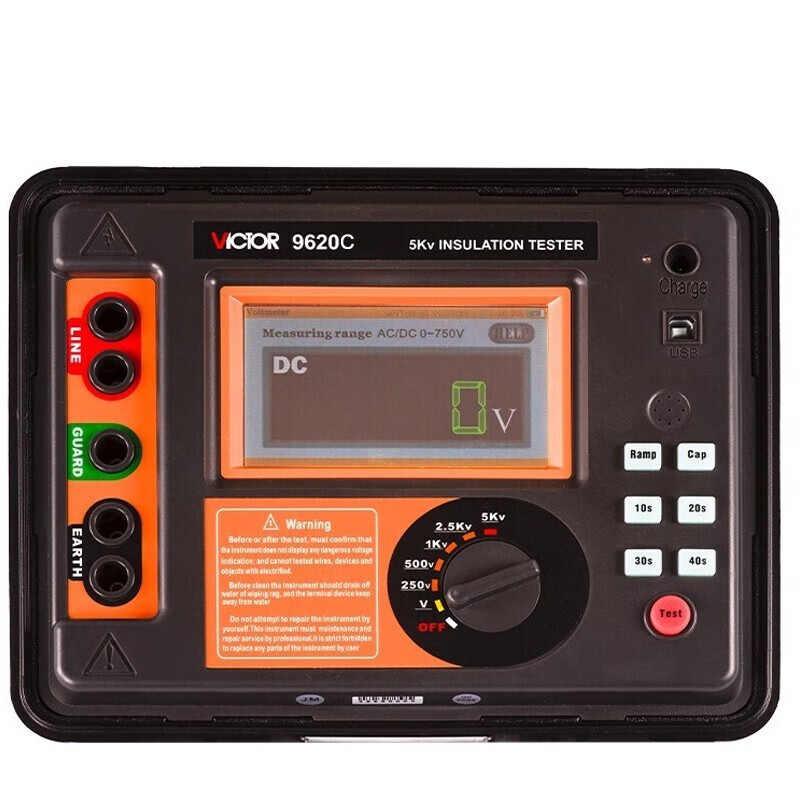

VICTOR 9620C

250V,500V,1KV,2.5KV,5KV,10KV,15KV

0.5MΩ~30TΩ

>7mA



 绝缘电阻量程及精度

额定电压

绝缘电阻测量范围

测量精度

备注

250V

0.5MΩ~50GΩ

±5%


50GΩ~500GΩ

±20%


500V

1MΩ~100GΩ

±5%


100GΩ~1TΩ

±20%


1000V

2MΩ~200GΩ

±5%


200GΩ~2TΩ

±20%


2500V

5MΩ~500GΩ

±5%


500GΩ~3TΩ

±20%


5000V

10MΩ~1TΩ

±5%


1TΩ~10TΩ

±20%


10KV

20MΩ~2TΩ

±5%


2TΩ~20TΩ

±20%


15KV

50MΩ~3TΩ

±5%


3TΩ~30TΩ

±20%




 技术规格

    能

绝缘电阻测试(IR);极化指数测试(PI);吸收比测试(DAR);斜坡测试(RAMP),滤波器功能(10S、20S、30S、40S)。电压测试(V);电容测试(uF);电流测试(nA)。

    源

可充电锂电池6.2Ah

额定电压

VICTOR 9620:250V,500V,1KV,2.5KV,5KV
VICTOR 9620B:250V,500V,1KV,2.5KV,5KV,10KV
VICTOR 9620C:250V,500V,1KV,2.5KV,5KV,10KV,15KV

输出电压精度

5%~10%)±10V

绝缘电阻
测试范围

VICTOR 9620:0.5MΩ~10TΩ
VICTOR 9620B:0.5MΩ~20TΩ
VICTOR 96200C:0.5MΩ~30TΩ

输出短路电流

≥7mA

极化指数测试

吸收比测试

斜坡测试模式

以预设电压的10%为步进量测试,直至预设电压

滤波测试模式

10S、20S、30S、40S四种选择

电压测试

范围:AC/DC:0V~1000V;精度±10%rdg±5dgt

电容测试

范围:10nF~50uF;精度±10%rdg±5dgt

泄漏电流测试

范围:0.01nA~8mA;精度±5%rdg±5dgt

电压监视器

监测被测物电压,监测测试后的放电状态,电压大于36V时禁止测试,保护仪表及操作人员

测试计时器

自动记录测试时间,计时范围:0s~9999s

存储功能

自动存储带有日期时间的测试数据,共1000组

上传功能

通过USB通讯线,把存储的测试数据上传到电脑。

电池电量显示

有电池电量显示,电池电压低时提醒及时充电

自动关机功能

开机15分钟后自动关机

仪表尺寸

280mm×260mm×160mm

仪表质量

4900g (含电池)

测试线

红色高压测试线1个(配鳄鱼夹1个、挂钩1个),
绿色测试线1个,黑色测试线1个

保护等级

合上盖子IP65,
打开盖子IP40

工作环境

-20℃~50℃;80%rh

存储环境

-25℃~65℃;80%rh

绝缘电阻

50MΩ(1000v)(测试线路与外壳间)

    压

AC 3Kv 50Hz 1min(测试线路与外壳间)

适合安规

IEC61010-1,IEC61326-1
