VICTOR 6415双钳多功能接地电阻测试仪

产品型号:VICTOR 6415
产品名称: 双钳多功能接地电阻测试仪


立即咨询

产品详情

VICTOR 6415双钳多功能接地电阻测试仪专为现场测量接地电阻、土壤电阻率、接地电压、接地线漏电流、交流电流、直流电阻而精心设计制造的,采用新数字处理技术,精密4线法、3线法和简易2线法、选择法、双钳法测量接地电阻,大口径电流钳设计,可测量使用大型接地引下线的接地系统,可灵活准确测量单点和网状接地等各种复杂接地情况的任意接地电阻值,并联接地测量时无需断开任何并联接地电极,大程度地提高测量的方便性。导入FFT(快速傅立叶变换)技术、AFC(自动频率控制)技术,具有独特的抗干扰能力和环境适应能力,重复测试一致性强,确保长年测量的高精度、高稳定性和高可靠性。其广泛应用于电力、电信、气象、油田、建筑、防雷及工业电气设备等的接地电阻、土壤电阻率、接地电压、交流电流、漏电流测量。
VICTOR 6415双钳多功能接地电阻测试仪又名双钳接地电阻测试仪双钳接地电阻仪,由主机、电流钳(双钳)、数据软件、测试线、辅助接地棒、通讯线等组成。主机超大LCD显示,具有背光、棒图指示,一目了然。同时能存储2000组数据,通过数据软件可以实现历史数据读取、查阅、保存、报表、打印等功能。

功    能接地电阻、土壤电阻率、直流电阻、接地电压、交流电流、漏电流测量

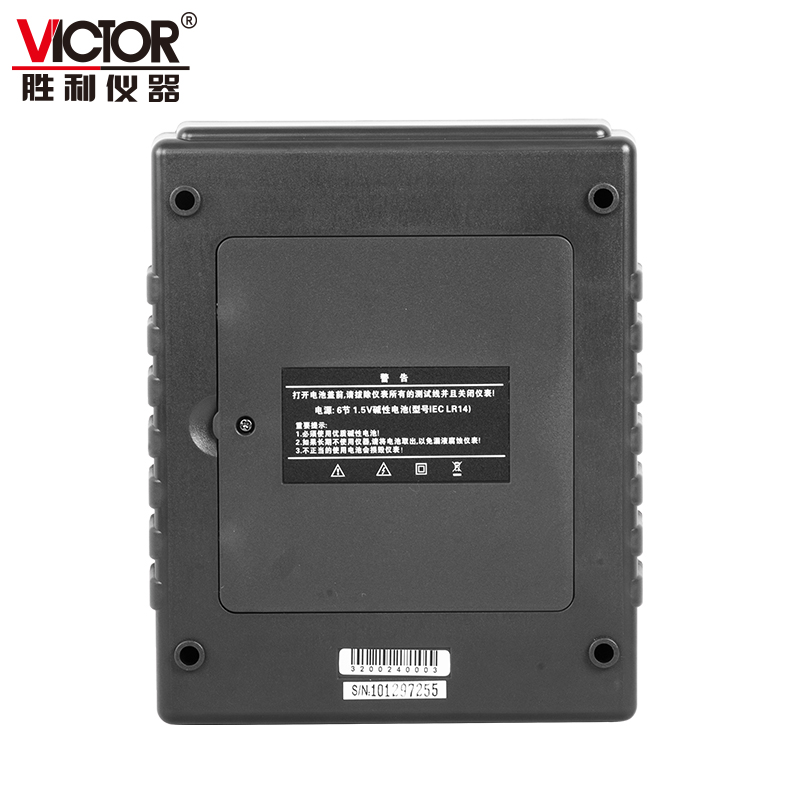

电    源DC 9V(锌锰干电池 R14S 1.5V 6节 ,连续待机300小时)
背    光可控背光,适合昏暗场所使用
测量方式精密四线、三线法测量、简易二线、选择法、双钳法测量接地电阻
测量方法二三四线法测量:变极法,测量电流20mA Max
选择法测量:变极法,测量电流20mA Max
双钳法:非接触互感测量法,测试电流1mA Max
土壤电阻率:四极法(温纳法)
直流电阻:变极法
交流电流:平均值整流(钳形)
对地电压:平均值整流(P(S)-ES接口间)
测试电压波形正弦波
测试频率128Hz/111Hz/105Hz/94Hz(自动选频)
短路测试电流AC 20mA max
开路测试电压AC 40V max
电极间距范围1m~100m
显示模式4位超大LCD显示,带背光
测量指示测量中LED闪烁指示,LCD倒计数显示
LCD尺寸128mm×75mm
LCD显示域124mm×67mm
仪表尺寸高宽厚:215mm×190mm×95mm
电流钳尺寸高宽厚:185mm×115mm×43mm
测 试 线4条:红色20m,黑色20m,黄色10m,绿色10m各1条
简易测试线2条:红色1.6m,黑色1.6m各1条
辅助接地棒4根:φ10mm×150mm
电 流 钳2把:蓝黑插头,红黑插头各1把
电流钳口径φ68mm
电流钳匝比1000:1
电流钳引线长2m
测量时间交流电流:约2次/秒
对地电压:约2次/秒
接地电阻:约7秒/次
测量次数5000次以上(短路测试,测1次,停30秒再测)
线路电压AC 600V以下测量
RS232接口具有RS232接口,存储数据可以通过软件上传电脑
通 讯 线RS232通讯线1条,长1.5m
数据保持保持数据时“HOLD”符号指示
数据存储2000组,“MEM”存储指示,显示“FULL”符号表示存储已满
数据查阅查阅数据时“READ”符号指示
溢出显示超量程溢出时“OL”符号指示
电流钳低电流指示选择法或者双钳法测量时,当CT2接收的电流信号低于0.5mA时,显示“   ”符号,此时应检查CT2电流钳的钳入方向
干扰测试自动识别干扰信号,干扰电压高于5V时“NOISE”符号指示
辅助接地测试具有辅助接地电阻值测试功能,0.00kΩ~30.00kΩ(100R+rC<50kΩ,100R+rP<50kΩ)
报警功能测量值超过报警设定值时,“嘟--嘟--嘟--”报警提示
电池电压当电池电压降到约7.5V时,电池电压低符号“”显示,提醒更换电池。
自动关机开机15分钟后自动关机
功    耗背光:25mA Max(单独背光耗电)
待机: 25mA Max(开机后背光关闭)
测量:150mA Max(背光关闭)
质    量总质量:8.05kg(含包装)
仪表:1653g(含电池)
电流钳:1050g(2把)
测试线:1560g(含简易测试线)
辅助接地棒:935g(4根)
工作温湿度-10℃~40℃;80%rh以下
存放温湿度-20℃~60℃;70%rh以下
过载保护测量接地电阻: C(H)-EP(S)-ES各端口间AC 280V/3秒
绝缘电阻20MΩ以上(电路与外壳之间500V)
耐    压AC 3700V/rms(电路与外壳之间)
电磁特性IEC61326(EMC)
适合安规IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染度2);IEC61010-031;
IEC61557-1(接地电阻);
IEC61557-5(土壤电阻率);
JJG 366-2004(接地电阻表);
JJG 1054-2009(钳形接地电阻仪)。



VICTOR 6415说明书.rar
