VICTOR 6415B免解扣杆塔接地电阻测试仪专为现场测量杆塔接地电阻而精心设计制造。本仪表采用4钳法测量杆塔接地电阻值，测量时无需解扣，4个电流钳与主机间采用无线通讯，现场测量快速安全，极大减轻了作业人员的工作强度提高了工作效率。还可使用2线法、3线法、4线法测量接地电阻、土壤电阻率；交流电流；接地电压。具有独特的抗干扰能力和环境适应能力，重复测试一致性好，确保长年测量的高精度、高稳定性和高可靠性。仪表配置的4个电流钳，可以独立作为钳形电流表使用，用于测试交流电流。
应用领域
适用于电力、邮电、铁路、通信、矿山等部门测量杆塔接地电阻及电气安全检查与接地工程竣工验收。
产品特点

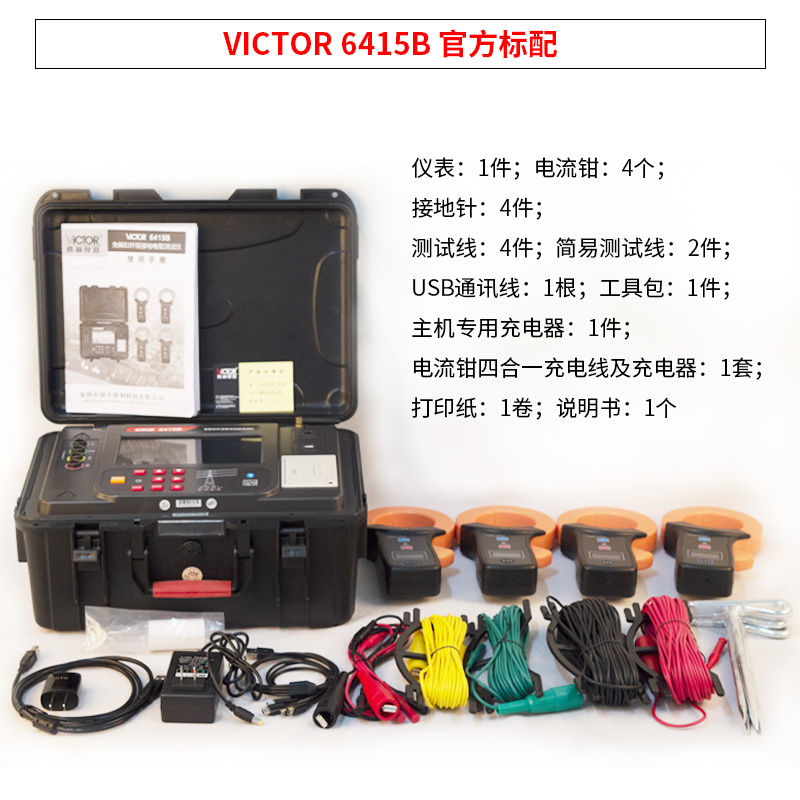

1、由主机、4个电流钳、测试线、辅助接地棒、通讯线、打印机等组成；
2、主机采用7寸彩屏，测试结果一目了然；
3、电流钳与主机采用无线通讯，仪表还具有蓝牙通讯，下载APP后可在手机进行测试及查看测试结果；
4、能存储100组数据，通过上位机软件上传测试结果，实现历史数据读取、查阅、保存、报表、打印等功能；
5、外壳采用防水保护箱，防撞、防摔、防水（防护等级IP65）坚固安全耐用；
6、配有大容量可充电锂电池组，特别适合在户外工地使用。
测量精度
测量功能 | 测量范围 | 精 度 | 分辨力 |
接地电阻(R) (4钳法) | 0.10Ω～20.00Ω | ±10%rdg±5dgt | 0.01Ω |
20.0Ω～200.0Ω | 0.1Ω | ||
接地电阻(R) | 0.10Ω～20.00Ω | ±2%rdg±3dgt | 0.01Ω |
20.0Ω～200.0Ω | ±2%rdg±3dgt | 0.1Ω | |
200Ω～2000Ω | ±2%rdg±3dgt | 1Ω | |
2.00kΩ～20.00kΩ | ±4%rdg±3dgt | 10Ω | |
土壤电阻率(ρ) | 0.00Ωm～99.99Ωm | (ρ=2πaRa:1m～100m； π=3.14) | 0.01Ωm |
100.0Ωm～999.9Ωm | 0.1Ωm | ||
1000Ωm～9999Ωm | 1Ωm | ||
10.00kΩm～99.99kΩm | (ρ=2πaRa:1 m～100m； π=3.14) | 10Ωm | |
100.0kΩm～999.9kΩm | 100Ωm | ||
1000kΩm～9000kΩm | 1kΩm | ||
交流电流（A～） | 1.00mA～50.00mA | ±2%rdg±3dgt | 0.01mA |
0.50A～5.000A | ±2%rdg±3dgt | 0.001A | |
5.0A～500.0A | ±3%rdg±3dgt | 0.1A | |
接地电压（V～） | 0.0V～200.0V | ±2%rdg±3dgt | 0.1V |
技术指标
基本功能 | VICTOR 6415B | |
量 程 | 4钳法测接地电阻：200Ω | |
接地电阻：0.00Ω～20.00kΩ | ||
交流电流：1.00mA～500.0A | ||
接地电压：0.0V～200.0V | ||
测量方法 | 杆塔接地电阻：4钳法 | |
接地电阻：额定电流变极法 | ||
土壤电阻率：四极法(温纳法) | ||
交流电流：钳形CT，有效值采集 | ||
接地电压：分压，有效值采集 | ||
电流钳口径 | Φ68mm | |
测试频率 | 128Hz/111Hz/105Hz/94Hz(AFC) | |
短路测试电流 | AC 55mA max | |
开路测试电压 | AC 15V max | |
测试电压波形 | 正弦波 | |
标准测试线 | 4条：红色20m，黑色20m，黄色10m，绿色10m各1条 | |
简易测试线 | 2条：红色1.6m，黑色1.6m各1条 | |
辅助接地棒 | 4根：φ10mm×250mm（约935g） | |
测量时间 | 接地电阻、土壤电阻率：约30秒/次 | |
通讯接口 | 具有USB接口，软件监控，存储数据可以上传电脑，保存打印 | |
打 印 机 | 内置式 | |
数据存储 | 100组，“001/100”存储指示，显示“100/100”表示存储已满 | |
溢出显示 | 超量程溢出时“OL”符号指示 | |
辅助接地测试 | 具有辅助接地电阻值测试功能，0.00KΩ～20kΩ(100R+rC<20kΩ，100R+rP<20kΩ) | |
报警功能 | 测量值超过报警设定值时，“警号”报警符号提示 | |
自动关机 | 开机后30分钟，自动关机 | |
电池电压 | 当电池电压降到约DC 7.2V±0.1V时，电池电压低符号显示，提醒仪表需进行充电 | |
工作电流 | 待机: 约400mA；测量：约550mA | |
工作温湿度 | -10℃～40℃；80%rh以下 | |
存放温湿度 | -20℃～60℃；70%rh以下 | |
过载保护 | 测量接地电阻：C(H)-E、P(S)-ES各端口间AC 280V/3秒 | |
防护等级 | IP65（合盖时） | |
绝缘电阻 | 20MΩ以上(电路与外壳之间500V) | |
适合安规 | IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2)；IEC61010-031；IEC61557-1(接地电阻)； IEC61557-5(土壤电阻率)；JJG 366-2004。 |
